Use of cable

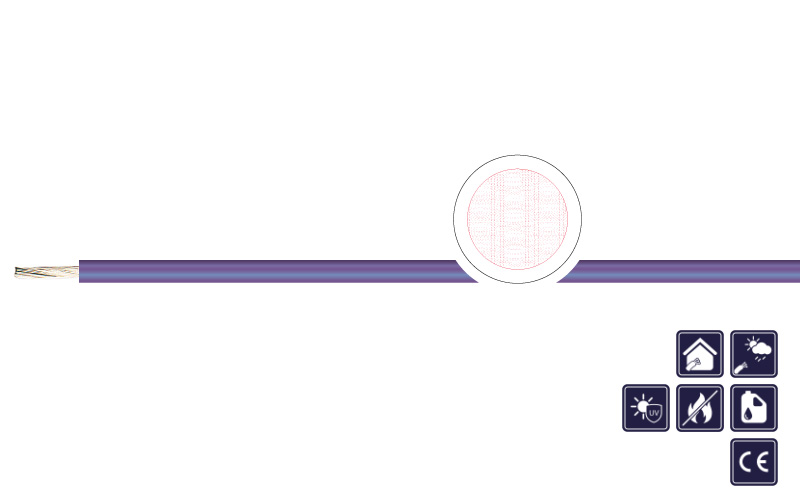

heat and coldness resistant single core for use where warmness and coldness directly act on cables

Special features

  • high resistance to chemicals and dissolvers
  • nearly frequency independent dielectric characteristics
  • flame-retardant
  • high breakdown strength and high abrasion resistance
  • high elongation and high tear strength
  • PTFE is resistant to ozone, oxygene, sea water and weather-proofe

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.
Conductor material: Copper strand silvered or nickel plated
Conductor class: 7- resp. 19-wired
Core insulation: PTFE
Core identification: Different colours
Rated voltage: Type ET 250 V; Type E 600 V; Type EE 1,0 kV
Testing voltage: Type ET 2,5 kV; Type E 3,4 kV; Type EE 5 kV
Conductor resistance: At +20 °C acc. to IEC 60228 cl. 5
Insulation resistance: Min. 1,5 GΩ x km
Current-carrying-capacity: Acc. to DIN VDE, see Technical Guidelines
Min. bending radius fixed: 4 x d
Min. bending radius moved: 10 x d
Operat. temp. fixed min/max: -190 °C / +260 °C; short time +300°C (when using adequate conductor materials)
Temp. at conductor: Cu-vs: +200 °C; Cu-vn: +260 °C
Burning behavior: Self-extinguishing & flame-retardant acc.to IEC 60332-1-2

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Single core color
Variant
2550465 1 X AWG 36/7 (0,014 mm²) 0,33 - 0,48 0,1 1,4 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550414 1 X AWG 36/7 (0,014 mm²) 0,33 - 0,48 0,1 1,4 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550466 1 X AWG 34/7 (0,022 mm²) 0,38 - 0,53 0,2 1,6 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550415 1 X AWG 34/7 (0,022 mm²) 0,38 - 0,53 0,2 1,6 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550467 1 X AWG 32/7 (0,034 mm²) 0,48 - 0,58 0,4 1,8 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550416 1 X AWG 32/7 (0,034 mm²) 0,48 - 0,58 0,4 1,8 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550468 1 X AWG 30/7 (0,057 mm²) 0,56 - 0,66 0,6 2,1 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550620 1 X AWG 30/7 (0,057 mm²) 0,56 - 0,66 0,6 2,1 yellow V1: THERM-260-PTFE-EA - 250V - TYP ET
2550417 1 X AWG 30/7 (0,057 mm²) 0,56 - 0,66 0,6 2,1 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550469 1 X AWG 28/7 (0,089 mm²) 0,64 - 0,74 0,9 2,4 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550418 1 X AWG 28/7 (0,089 mm²) 0,64 - 0,74 0,9 2,4 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2002620 1 X AWG 28/7 (0,080 mm²) 0,64 - 0,74 0,9 2,4 yellow V1: THERM-260-PTFE-EA - 250V - TYP ET
2550470 1 X AWG 26/7 (0,141 mm²) 0,74 - 0,84 1,4 3,4 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550419 1 X AWG 26/7 (0,141 mm²) 0,74 - 0,84 1,4 3,4 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550471 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550765 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 red V1: THERM-260-PTFE-EA - 250V - TYP ET
2503270 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 2,3 brown-yellow V1: THERM-260-PTFE-EA - 250V - TYP ET
2550766 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 white V1: THERM-260-PTFE-EA - 250V - TYP ET
2550767 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 green V1: THERM-260-PTFE-EA - 250V - TYP ET
2550887 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 brown V1: THERM-260-PTFE-EA - 250V - TYP ET
2550888 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 grey V1: THERM-260-PTFE-EA - 250V - TYP ET
2550889 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 violet V1: THERM-260-PTFE-EA - 250V - TYP ET
2550890 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 orange V1: THERM-260-PTFE-EA - 250V - TYP ET
2550891 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 yellow V1: THERM-260-PTFE-EA - 250V - TYP ET
2550892 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 grey-orange V1: THERM-260-PTFE-EA - 250V - TYP ET
2550893 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 red-blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550894 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 white-green V1: THERM-260-PTFE-EA - 250V - TYP ET
2550895 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 brown-green V1: THERM-260-PTFE-EA - 250V - TYP ET
2550896 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 white-yellow V1: THERM-260-PTFE-EA - 250V - TYP ET
2550420 1 X AWG 26/19 (0,155 mm²) 0,74 - 0,84 1,5 3,4 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550472 1 X AWG 24/7 (0,227 mm²) 0,86 - 0,97 2,3 4,6 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550621 1 X AWG 24/7 (0,227 mm²) 0,86 - 0,97 2,3 4,6 red V1: THERM-260-PTFE-EA - 250V - TYP ET
2550421 1 X AWG 24/7 (0,227 mm²) 0,86 - 0,97 2,3 4,6 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550473 1 X AWG 24/19 (0,241 mm²) 0,86 - 0,97 2,5 4,6 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550422 1 X AWG 24/19 (0,241 mm²) 0,86 - 0,97 2,5 4,6 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550882 1 X AWG 24/19 (0,241 mm²) 0,86 - 0,97 2,5 4,6 green V1: THERM-260-PTFE-EA - 250V - TYP ET
2550883 1 X AWG 24/19 (0,241 mm²) 0,86 - 0,97 2,5 4,6 yellow V1: THERM-260-PTFE-EA - 250V - TYP ET
2550884 1 X AWG 24/19 (0,241 mm²) 0,86 - 0,97 2,5 4,6 grey V1: THERM-260-PTFE-EA - 250V - TYP ET
2550885 1 X AWG 24/19 (0,241 mm²) 0,86 - 0,97 2,5 4,6 white V1: THERM-260-PTFE-EA - 250V - TYP ET
2550886 1 X AWG 24/19 (0,241 mm²) 0,86 - 0,97 2,5 4,6 brown V1: THERM-260-PTFE-EA - 250V - TYP ET
2500356 1 X AWG 24/19 (0,241 mm²) 0,86 - 0,97 2,5 4,6 transparent V1: THERM-260-PTFE-EA - 250V - TYP ET
2550474 1 X AWG 22/7 (0,355 mm²) 1,02 - 1,12 3,4 6,2 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550423 1 X AWG 22/7 (0,355 mm²) 1,02 - 1,12 3,4 6,2 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550475 1 X AWG 22/19 (0,382 mm²) 1,02 - 1,12 3,8 6,2 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550901 1 X AWG 22/19 (0,382 mm²) 1,02 - 1,12 3,8 6,2 red V1: THERM-260-PTFE-EA - 250V - TYP ET
2550902 1 X AWG 22/19 (0,382 mm²) 1,02 - 1,12 3,8 6,2 yellow V1: THERM-260-PTFE-EA - 250V - TYP ET
2550424 1 X AWG 22/19 (0,382 mm²) 1,02 - 1,12 3,8 6,2 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550476 1 X AWG 20/7 (0,563 mm²) 1,22 - 1,32 5,4 8,2 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550425 1 X AWG 20/7 (0,563 mm²) 1,22 - 1,32 5,4 8,2 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550477 1 X AWG 20/19 (0,616 mm²) 1,22 - 1,32 5,9 8,2 blue V1: THERM-260-PTFE-EA - 250V - TYP ET
2550426 1 X AWG 20/19 (0,616 mm²) 1,22 - 1,32 5,9 8,2 black V1: THERM-260-PTFE-EA - 250V - TYP ET
2550478 1 X AWG 36/7 (0,014 mm²) 0,56 - 0,71 0,1 1,4 blue V2: THERM-260-PTFE-EA - 600V - TYP E
2550427 1 X AWG 36/7 (0,014 mm²) 0,56 - 0,71 0,1 1,4 black V2: THERM-260-PTFE-EA - 600V - TYP E
2550479 1 X AWG 34/7 (0,022 mm²) 0,61 - 0,81 0,2 1,6 blue V2: THERM-260-PTFE-EA - 600V - TYP E
2550738 1 X AWG 34/7 (0,022 mm²) 0,61 - 0,81 0,2 1,6 red V2: THERM-260-PTFE-EA - 600V - TYP E
2550428 1 X AWG 34/7 (0,022 mm²) 0,61 - 0,81 0,2 1,6 black V2: THERM-260-PTFE-EA - 600V - TYP E
2550480 1 X AWG 32/7 (0,034 mm²) 0,64 - 0,84 0,4 1,8 blue V2: THERM-260-PTFE-EA - 600V - TYP E
2550741 1 X AWG 32/7 (0,034 mm²) 0,64 - 0,84 0,0 2,0 yellow V2: THERM-260-PTFE-EA - 600V - TYP E
2550429 1 X AWG 32/7 (0,034 mm²) 0,64 - 0,84 0,4 1,8 black V2: THERM-260-PTFE-EA - 600V - TYP E
2550481 1 X AWG 30/7 (0,057 mm²) 0,71 - 0,91 0,6 2,1 blue V2: THERM-260-PTFE-EA - 600V - TYP E
2550750 1 X AWG 30/7 (0,057 mm²) 0,71 - 0,91 0,6 2,1 brown V2: THERM-260-PTFE-EA - 600V - TYP E
2500392 1 X AWG 30/7 (0,057 mm²) 0,71 - 0,91 0,6 2,1 yellow V2: THERM-260-PTFE-EA - 600V - TYP E
2550751 1 X AWG 30/7 (0,057 mm²) 0,71 - 0,91 0,6 2,1 orange V2: THERM-260-PTFE-EA - 600V - TYP E
2550430 1 X AWG 30/7 (0,057 mm²) 0,71 - 0,91 0,6 2,1 black V2: THERM-260-PTFE-EA - 600V - TYP E
2500682 1 X AWG 30/7 (0,057 mm²) 0,71 - 0,91 0,6 2,1 white V2: THERM-260-PTFE-EA - 600V - TYP E
2503214 1 X AWG 30/7 (0,057 mm²) 0,71 - 0,91 0,6 2,1 red V2: THERM-260-PTFE-EA - 600V - TYP E
2550876 1 X AWG 30/7 (0,057 mm²) 0,71 - 0,91 0,6 2,1 green V2: THERM-260-PTFE-EA - 600V - TYP E
2550482 1 X AWG 28/7 (0,089 mm²) 0,79 - 0,99 0,9 2,4 blue V2: THERM-260-PTFE-EA - 600V - TYP E
2500381 1 X AWG 28/7 (0,089 mm²) 0,79 - 0,99 0,9 2,4 brown V2: THERM-260-PTFE-EA - 600V - TYP E
2500468 1 X AWG 28/7 (0,089 mm²) 0,79 - 0,99 0,9 2,4 yellow V2: THERM-260-PTFE-EA - 600V - TYP E
2500383 1 X AWG 28/7 (0,089 mm²) 0,79 - 0,99 0,9 2,4 green V2: THERM-260-PTFE-EA - 600V - TYP E
2500385 1 X AWG 28/7 (0,089 mm²) 0,79 - 0,99 0,9 2,4 orange V2: THERM-260-PTFE-EA - 600V - TYP E
2500386 1 X AWG 28/7 (0,089 mm²) 0,79 - 0,99 0,9 2,4 red V2: THERM-260-PTFE-EA - 600V - TYP E
2502659 1 X AWG 28/7 (0,089 mm²) 0,79 - 0,99 0,9 2,4 black V2: THERM-260-PTFE-EA - 600V - TYP E
2500388 1 X AWG 28/7 (0,089 mm²) 0,79 - 0,99 0,9 2,4 violet V2: THERM-260-PTFE-EA - 600V - TYP E
2500389 1 X AWG 28/7 (0,089 mm²) 0,79 - 0,99 0,9 2,4 white V2: THERM-260-PTFE-EA - 600V - TYP E
2503109 1 X AWG 28/7 (0,089 mm²) 0,79-0,99 0,9 2,4 grey V2: THERM-260-PTFE-EA - 600V - TYP E
2550483 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 blue V2: THERM-260-PTFE-EA - 600V - TYP E
2500358 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 brown V2: THERM-260-PTFE-EA - 600V - TYP E
2500359 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 yellow V2: THERM-260-PTFE-EA - 600V - TYP E
2500361 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 grey V2: THERM-260-PTFE-EA - 600V - TYP E
2503113 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 green V2: THERM-260-PTFE-EA - 600V - TYP E
2503157 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 green-yellow V2: THERM-260-PTFE-EA - 600V - TYP E
2503111 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 orange V2: THERM-260-PTFE-EA - 600V - TYP E
2503114 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 red V2: THERM-260-PTFE-EA - 600V - TYP E
2002684 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 black V2: THERM-260-PTFE-EA - 600V - TYP E
2550432 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 black V2: THERM-260-PTFE-EA - 600V - TYP E
2503110 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 violet V2: THERM-260-PTFE-EA - 600V - TYP E
2500366 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 white V2: THERM-260-PTFE-EA - 600V - TYP E
2500367 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 white-blue V2: THERM-260-PTFE-EA - 600V - TYP E
2500368 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 white-brown V2: THERM-260-PTFE-EA - 600V - TYP E
2500369 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 white-yellow V2: THERM-260-PTFE-EA - 600V - TYP E
2501182 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 white-grey V2: THERM-260-PTFE-EA - 600V - TYP E
2500370 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 white-green V2: THERM-260-PTFE-EA - 600V - TYP E
2500371 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 white-orange V2: THERM-260-PTFE-EA - 600V - TYP E
2500372 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 white-red V2: THERM-260-PTFE-EA - 600V - TYP E
2500373 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 white-black V2: THERM-260-PTFE-EA - 600V - TYP E
2550745 1 X AWG 26/7 (0,141 mm²) 0,89 - 1,09 1,4 3,4 white-violet V2: THERM-260-PTFE-EA - 600V - TYP E
2550484 1 X AWG 26/19 (0,155 mm²) 0,89 - 1,09 1,5 3,4 blue V2: THERM-260-PTFE-EA - 600V - TYP E
2550433 1 X AWG 26/19 (0,155 mm²) 0,89 - 1,09 1,5 3,4 black V2: THERM-260-PTFE-EA - 600V - TYP E
