Use of cable

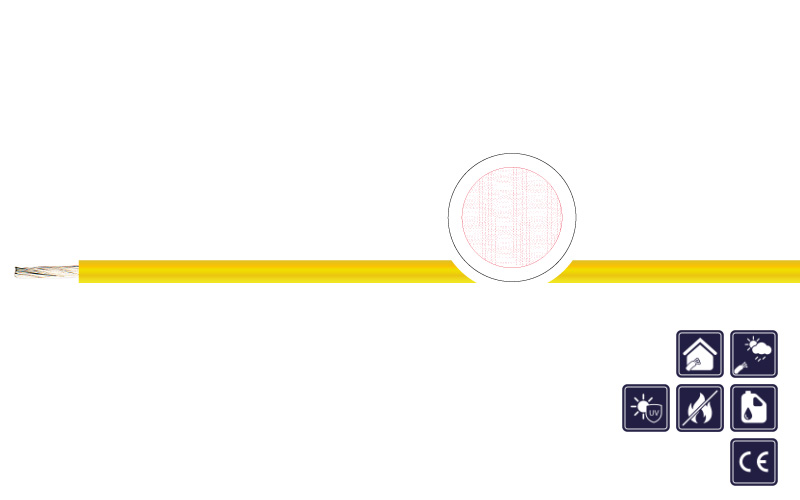

heat and coldness resistant single core for use where warmness and coldness directly act on cables

Special features

  • high resistance to chemicals and dissolvers
  • nearly frequency independent dielectric characteristics
  • flame-retardant
  • high breakdown strength and high abrasion resistance
  • high elongation and high tear strength
  • FEP is resistant to ozone, oxygene, sea water and weather-proofed

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.
Conductor material: Copper strand tinned or silvered
Conductor class: Fine-stranded similar to IEC 60228 see table right side
Core insulation: FEP
Core identification: Different colours
Rated voltage: Typ KT: 250 V; Typ K: 600 V; Typ KK: 1 kV
Testing voltage: Typ KT: 2,5 kV; Typ K: 3,4 kV; Typ KK: 5 kV
Conductor resistance: At +20 °C acc. to IEC 60228 cl. 5
Insulation resistance: Min. 1,5 GΩ x km
Current-carrying-capacity: Acc. to DIN VDE, see Technical Guidelines
Min. bending radius fixed: 4 x d
Min. bending radius moved: 10 x d
Operat. temp. fixed min/max: -100 °C / +205 °C; short-time: +230 °C (when using adequate conductor materials)
Temp. at conductor: Cu-vz: +180 °C; Cu-vs: +200 °C
Burning behavior: Self-extinguishing & flame-retardant acc.to IEC 60332-1-2

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Single core color
Variant
2502855 1 X 0,14 0,75 - 0,90 1,4 2,6 green-yellow V1: THERM-205-FEP-EA - 250V - TYP KT
2502852 1 X 0,14 0,75 - 0,90 1,4 2,6 black V1: THERM-205-FEP-EA - 250V - TYP KT
2500866 1 X 0,14 0,75 - 0,90 1,4 2,6 blue V1: THERM-205-FEP-EA - 250V - TYP KT
2500867 1 X 0,14 0,75 - 0,90 1,4 2,6 red V1: THERM-205-FEP-EA - 250V - TYP KT
2502856 1 X 0,25 0,92 - 1,02 2,4 4,7 green-yellow V1: THERM-205-FEP-EA - 250V - TYP KT
2502853 1 X 0,25 0,92 - 1,02 2,4 4,7 black V1: THERM-205-FEP-EA - 250V - TYP KT
2503104 1 X 0,5 1,20 - 1,30 4,8 8,2 blue V1: THERM-205-FEP-EA - 250V - TYP KT
2502857 1 X 0,5 1,20 - 1,30 4,8 8,2 green-yellow V1: THERM-205-FEP-EA - 250V - TYP KT
2503105 1 X 0,5 1,20 - 1,30 4,8 8,2 red V1: THERM-205-FEP-EA - 250V - TYP KT
2502854 1 X 0,5 1,20 - 1,30 4,8 8,2 black V1: THERM-205-FEP-EA - 250V - TYP KT
2502858 1 X 0,25 1,08 - 1,28 2,4 4,7 green-yellow V2: THERM-205-FEP-EA - 600V - TYP K
2550736 1 X 0,25 1,08 - 1,28 2,4 4,7 red V2: THERM-205-FEP-EA - 600V - TYP K
2550039 1 X 0,25 1,08 - 1,28 2,4 4,7 black V2: THERM-205-FEP-EA - 600V - TYP K
2550735 1 X 0,25 1,08 - 1,28 2,4 4,7 white V2: THERM-205-FEP-EA - 600V - TYP K
2500555 1 X 0,5 1,35 - 1,55 4,8 8,2 blue V2: THERM-205-FEP-EA - 600V - TYP K
2502859 1 X 0,5 1,35 - 1,55 4,8 8,2 green-yellow V2: THERM-205-FEP-EA - 600V - TYP K
2500552 1 X 0,5 1,35 - 1,55 4,8 8,2 red V2: THERM-205-FEP-EA - 600V - TYP K
2502865 1 X 0,5 1,35 - 1,55 4,8 8,2 black V2: THERM-205-FEP-EA - 600V - TYP K
2502456 1 X 0,5 1,35 - 1,55 4,8 8,2 transparent V2: THERM-205-FEP-EA - 600V - TYP K
2501286 1 X 0,5 1,35 - 1,55 4,8 8,2 violet V2: THERM-205-FEP-EA - 600V - TYP K
2501200 1 X 0,5 1,35 - 1,55 4,8 8,2 white V2: THERM-205-FEP-EA - 600V - TYP K
2501280 1 X 0,75 1,60 - 1,85 7,2 12,3 blue V2: THERM-205-FEP-EA - 600V - TYP K
2502435 1 X 0,75 1,60 - 1,85 7,2 12,3 green-yellow V2: THERM-205-FEP-EA - 600V - TYP K
2503121 1 X 0,75 1,60 - 1,85 7,2 12,3 red V2: THERM-205-FEP-EA - 600V - TYP K
2500013 1 X 0,75 1,60 - 1,85 7,2 12,3 black V2: THERM-205-FEP-EA - 600V - TYP K
2502860 1 X 1 1,75 - 2,00 9,6 16,8 green-yellow V2: THERM-205-FEP-EA - 600V - TYP K
2503120 1 X 1 1,75 - 2,00 9,6 16,8 red V2: THERM-205-FEP-EA - 600V - TYP K
2501365 1 X 1 1,75 - 2,00 9,6 16,8 black V2: THERM-205-FEP-EA - 600V - TYP K
2503119 1 X 1,5 2,00 - 2,35 14,4 22,2 blue V2: THERM-205-FEP-EA - 600V - TYP K
2502861 1 X 1,5 2,00 - 2,35 14,4 22,2 green-yellow V2: THERM-205-FEP-EA - 600V - TYP K
2503118 1 X 1,5 2,00 - 2,35 14,4 22,2 red V2: THERM-205-FEP-EA - 600V - TYP K
2501328 1 X 1,5 2,00 - 2,35 14,4 22,2 black V2: THERM-205-FEP-EA - 600V - TYP K
2503306 1 X 1,5 2,00 - 2,35 14,4 19,0 beige V2: THERM-205-FEP-EA - 600V - TYP K
2503172 1 X 2,5 2,50 - 2,85 24,0 35,0 brown V2: THERM-205-FEP-EA - 600V - TYP K
2502862 1 X 2,5 2,50 - 2,85 24,0 35,0 green-yellow V2: THERM-205-FEP-EA - 600V - TYP K
2500664 1 X 2,5 2,50 - 2,85 24,0 35,0 black V2: THERM-205-FEP-EA - 600V - TYP K
2500613 1 X 2,5 2,50 - 2,85 24,0 35,0 transparent V2: THERM-205-FEP-EA - 600V - TYP K
2503018 1 X 2,5 2,50 - 2,85 24,0 35,0 white V2: THERM-205-FEP-EA - 600V - TYP K
2502863 1 X 4 3,15 - 3,45 38,0 53,0 green-yellow V2: THERM-205-FEP-EA - 600V - TYP K
2502866 1 X 4 3,15 - 3,45 38,0 53,0 black V2: THERM-205-FEP-EA - 600V - TYP K
2502864 1 X 6 4,10 - 4,45 58,0 73,4 green-yellow V2: THERM-205-FEP-EA - 600V - TYP K
2502867 1 X 6 4,10 - 4,45 58,0 73,4 black V2: THERM-205-FEP-EA - 600V - TYP K
2502874 1 X 0,25 1,33 - 1,53 2,4 4,7 green-yellow V3: THERM-205-FEP-EA - 1000V - TYP KK
2502868 1 X 0,25 1,33 - 1,53 2,4 4,7 black V3: THERM-205-FEP-EA - 1000V - TYP KK
2502453 1 X 0,5 1,60 - 1,80 4,8 8,2 yellow V3: THERM-205-FEP-EA - 1000V - TYP KK
2502451 1 X 0,5 1,60 - 1,80 4,8 8,2 green V3: THERM-205-FEP-EA - 1000V - TYP KK
2502875 1 X 0,5 1,60 - 1,80 4,8 8,2 green-yellow V3: THERM-205-FEP-EA - 1000V - TYP KK
2502452 1 X 0,5 1,60 - 1,80 4,8 8,2 black V3: THERM-205-FEP-EA - 1000V - TYP KK
2500376 1 X 0,5 1,60 - 1,80 4,8 8,2 green V3: THERM-205-FEP-EA - 1000V - TYP KK
2500375 1 X 0,5 1,60 - 1,80 4,8 8,2 red V3: THERM-205-FEP-EA - 1000V - TYP KK
2500377 1 X 0,5 1,60 - 1,80 4,8 8,2 white V3: THERM-205-FEP-EA - 1000V - TYP KK
2502876 1 X 0,75 1,85 - 2,10 7,2 12,3 green-yellow V3: THERM-205-FEP-EA - 1000V - TYP KK
2502869 1 X 0,75 1,85 - 2,10 7,2 12,3 black V3: THERM-205-FEP-EA - 1000V - TYP KK
2500378 1 X 0,75 1,85 - 2,10 7,2 12,3 red V3: THERM-205-FEP-EA - 1000V - TYP KK
2500379 1 X 0,75 1,85 - 2,10 7,2 12,3 green V3: THERM-205-FEP-EA - 1000V - TYP KK
2500405 1 X 0,75 1,85 - 2,10 7,2 12,3 white V3: THERM-205-FEP-EA - 1000V - TYP KK
2502877 1 X 1 2,00 - 2,26 9,6 16,8 green-yellow V3: THERM-205-FEP-EA - 1000V - TYP KK
2502870 1 X 1 2,00 - 2,26 9,6 16,8 black V3: THERM-205-FEP-EA - 1000V - TYP KK
2502878 1 X 1,5 2,25 - 2,55 14,4 22,2 green-yellow V3: THERM-205-FEP-EA - 1000V - TYP KK
2502871 1 X 1,5 2,25 - 2,55 14,4 22,2 black V3: THERM-205-FEP-EA - 1000V - TYP KK
2500409 1 X 1,5 2,25 - 2,55 14,4 22,2 green V3: THERM-205-FEP-EA - 1000V - TYP KK
2500406 1 X 1,5 2,25 - 2,55 14,4 22,2 red V3: THERM-205-FEP-EA - 1000V - TYP KK
2500343 1 X 1,5 2,25 - 2,55 14,4 22,2 white V3: THERM-205-FEP-EA - 1000V - TYP KK
2502879 1 X 2,5 2,75 - 3,15 24,0 35,0 green-yellow V3: THERM-205-FEP-EA - 1000V - TYP KK
2503288 1 X 2,5 2,75 - 3,15 24,0 35,0 green V3: THERM-205-FEP-EA - 1000V - TYP KK
2500545 1 X 2,5 2,75 - 3,15 24,0 35,0 black V3: THERM-205-FEP-EA - 1000V - TYP KK
2503289 1 X 2,5 2,75 - 3,15 24,0 35,0 red V3: THERM-205-FEP-EA - 1000V - TYP KK
2500655 1 X 2,5 2,75 - 3,15 24,0 35,0 transparent V3: THERM-205-FEP-EA - 1000V - TYP KK
2503290 1 X 2,5 2,75 - 3,15 24,0 35,0 white V3: THERM-205-FEP-EA - 1000V - TYP KK
2502880 1 X 4 3,40 - 3,85 38,0 53,0 green-yellow V3: THERM-205-FEP-EA - 1000V - TYP KK
2502872 1 X 4 3,40 - 3,85 38,0 53,0 black V3: THERM-205-FEP-EA - 1000V - TYP KK
2502881 1 X 6 4,30 - 4,80 58,0 73,4 green-yellow V3: THERM-205-FEP-EA - 1000V - TYP KK
2502873 1 X 6 4,30 - 4,80 58,0 73,4 black V3: THERM-205-FEP-EA - 1000V - TYP KK
2502885 1 X 0,14 0,75 - 0,90 1,4 2,6 green-yellow V4: THERM-205-FEP-EA VS - 250V - TYP KT
2502882 1 X 0,14 0,75 - 0,90 1,4 2,6 black V4: THERM-205-FEP-EA VS - 250V - TYP KT
2502886 1 X 0,25 0,92 - 1,02 2,4 4,7 green-yellow V4: THERM-205-FEP-EA VS - 250V - TYP KT
2502883 1 X 0,25 0,92 - 1,02 2,4 4,7 black V4: THERM-205-FEP-EA VS - 250V - TYP KT
2502887 1 X 0,5 1,20 - 1,30 4,8 8,2 green-yellow V4: THERM-205-FEP-EA VS - 250V - TYP KT
2502884 1 X 0,5 1,20 - 1,30 4,8 8,2 black V4: THERM-205-FEP-EA VS - 250V - TYP KT
2502888 1 X 0,25 1,08 - 1,28 2,4 4,7 green-yellow V5: THERM-205-FEP-EA VS - 600V - TYP K
2502896 1 X 0,25 1,08 - 1,28 2,4 4,7 black V5: THERM-205-FEP-EA VS - 600V - TYP K
2502889 1 X 0,5 1,35 - 1,55 4,8 8,2 green-yellow V5: THERM-205-FEP-EA VS - 600V - TYP K
2502897 1 X 0,5 1,35 - 1,55 4,8 8,2 black V5: THERM-205-FEP-EA VS - 600V - TYP K
2502890 1 X 0,75 1,60 - 1,85 7,2 12,3 green-yellow V5: THERM-205-FEP-EA VS - 600V - TYP K
2502898 1 X 0,75 1,60 - 1,85 7,2 12,3 black V5: THERM-205-FEP-EA VS - 600V - TYP K
2502891 1 X 1 1,75 - 2,00 9,6 16,8 green-yellow V5: THERM-205-FEP-EA VS - 600V - TYP K
2502899 1 X 1 1,75 - 2,00 9,6 16,8 black V5: THERM-205-FEP-EA VS - 600V - TYP K
2502892 1 X 1,5 2,00 - 2,35 14,4 22,2 green-yellow V5: THERM-205-FEP-EA VS - 600V - TYP K
2502900 1 X 1,5 2,00 - 2,35 14,4 22,2 black V5: THERM-205-FEP-EA VS - 600V - TYP K
2502893 1 X 2,5 2,50 - 2,85 24,0 35,0 green-yellow V5: THERM-205-FEP-EA VS - 600V - TYP K
2502901 1 X 2,5 2,50 - 2,85 24,0 35,0 black V5: THERM-205-FEP-EA VS - 600V - TYP K
2502894 1 X 4 3,15 - 3,45 38,0 53,0 green-yellow V5: THERM-205-FEP-EA VS - 600V - TYP K
2502902 1 X 4 3,15 - 3,45 38,0 53,0 black V5: THERM-205-FEP-EA VS - 600V - TYP K
2502895 1 X 6 4,10 - 4,45 58,0 73,4 green-yellow V5: THERM-205-FEP-EA VS - 600V - TYP K
2502903 1 X 6 4,10 - 4,45 58,0 73,4 black V5: THERM-205-FEP-EA VS - 600V - TYP K
2502904 1 X 0,25 1,33 - 1,53 2,4 4,7 green-yellow V6: THERM-205-FEP-EA VS - 1000V - TYP KK
2502912 1 X 0,25 1,33 - 1,53 2,4 4,7 black V6: THERM-205-FEP-EA VS - 1000V - TYP KK
2502905 1 X 0,5 1,60 - 1,80 4,8 8,2 green-yellow V6: THERM-205-FEP-EA VS - 1000V - TYP KK
2502913 1 X 0,5 1,60 - 1,80 4,8 8,2 black V6: THERM-205-FEP-EA VS - 1000V - TYP KK
2502906 1 X 0,75 1,85 - 2,10 7,2 12,3 green-yellow V6: THERM-205-FEP-EA VS - 1000V - TYP KK
