Use of cable

reeling power cable also for trolley systems for power resp. data transmission for high and extreme mechanical stress such as dynamic tensile stress, multiple direction changes in different levels. Especially for mobile facilities such as fast running container cranes, crane facilities, mobile heavy equipment and diggers. Suitable for dry, humid and wet rooms and for outdoor use.

Special features

  • free from lacquer damaging substances and silicone (during production)
  • reduced outer diameters and weights
  • for travelling speed up to 180 m / min
  • failure-free data transmission via FO

Remarks

  • conform to RoHS
  • termination on request
  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.
  • We are pleased to offer you the cables assembled with fitting terminations and ST connectors (FO).
Conductor material: Bare copper strand; FO:Graded index-fibre 62,5/125 µ
Conductor class: Acc. to DIN VDE 0295 class 5 resp. IEC 60228 class 5
Core insulation: Rubber compound; FO: with jelly filled PETP tubes in an envelope of heat resistant compound
Core identification: Natural coloured with inner and outer black semi-conductive layer

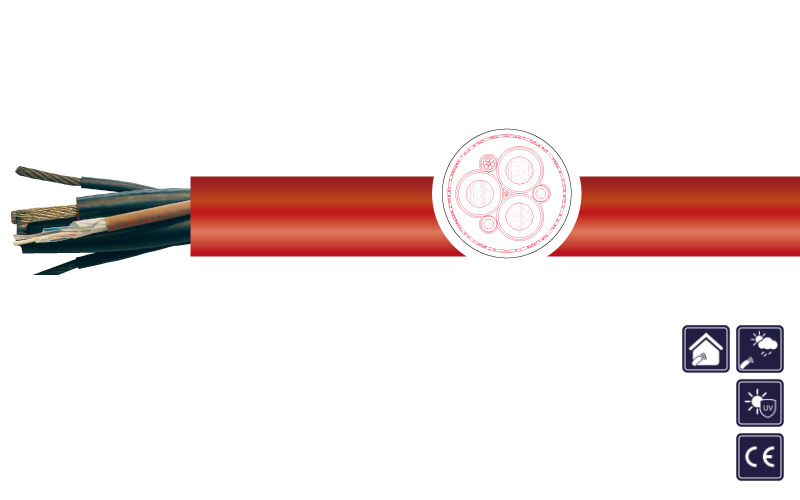

Overall stranding: Cores layed up around conductive filler with aramid rope in the center, splitted earth conductors and FO element in the interstices
Inner sheath material: Rubber compound
Outer sheath: Rubber compound
Sheath colour: Red
Rated voltage: 3,6/6 kV to 12/20 kV
Testing voltage: 11 kV to 29 kV
Current-carrying-capacity: Acc. to DIN VDE, see Technical Guideline
Min. bending radius fixed: Acc. to DIN VDE 0298 part 3
Min. bending radius moved: Acc. to DIN VDE 0298 part 3
Operat. temp. fixed min/max: -40 °C / +80 °C
Operat. temp. moved min/max: -25 °C / +80 °C
Temp. at conductor: +90 °C
Burning behavior: Self-extinguishing & flame retardant acc.to IEC 60332-1
Torsion: ± 50 ° / m
Tensile strength: Tensile strength max. 20 N / mm²
Standard: Similar to DIN VDE 0250

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
3000193 3 X 25 + 3 X 10 38,0 - 42,0 960,0 2.380,0 red V1: REELTEC KSM-S (N)TSCGEWÖU 3,6/6 kV
3001650 3 X 25 + 3 X 25/3 38,5 - 42,0 960,0 2.475,0 red V1: REELTEC KSM-S (N)TSCGEWÖU 3,6/6 kV
3001651 3 X 35 + 3 X 25/3 41,0 - 46,0 1.248,0 2.750,0 red V1: REELTEC KSM-S (N)TSCGEWÖU 3,6/6 kV
3001652 3 X 50 + 3 X 25/3 44,0 - 49,0 1.680,0 3.385,0 red V1: REELTEC KSM-S (N)TSCGEWÖU 3,6/6 kV
3001653 3 X 70 + 3 X 35/3 49,0 - 54,0 2.352,0 4.400,0 red V1: REELTEC KSM-S (N)TSCGEWÖU 3,6/6 kV
3001654 3 X 95 + 3 X 50/3 54,0 - 58,0 3.216,0 5.300,0 red V1: REELTEC KSM-S (N)TSCGEWÖU 3,6/6 kV
3001655 3 X 120 + 3 X 70/3 58,0 - 62,0 4.128,0 6.400,0 red V1: REELTEC KSM-S (N)TSCGEWÖU 3,6/6 kV
3001656 3 X 150 + 3 X 70/3 61,0 - 69,0 4.992,0 7.600,0 red V1: REELTEC KSM-S (N)TSCGEWÖU 3,6/6 kV
3001657 3 X 185 + 3 X 95/3 67,0 - 72,0 6.240,0 9.200,0 red V1: REELTEC KSM-S (N)TSCGEWÖU 3,6/6 kV
3001658 3 X 240 + 3 X 120/3 71,0 - 79,0 8.064,0 12.100,0 red V1: REELTEC KSM-S (N)TSCGEWÖU 3,6/6 kV
3001659 3 X 25 + 3 X 25/3 39,0 - 45,0 960,0 2.400,0 red V2: REELTEC KSM-S (N)TSCGEWÖU 6/10 kV
3001660 3 X 35 + 3 X 25/3 42,0 - 48,0 1.248,0 2.800,0 red V2: REELTEC KSM-S (N)TSCGEWÖU 6/10 kV
3001661 3 X 50 + 3 X 25/3 46,0 - 51,0 1.680,0 3.390,0 red V2: REELTEC KSM-S (N)TSCGEWÖU 6/10 kV
3001771 3 X 50 + 3 X 50/3 45,0 - 49,0 2.024,0 3.990,0 red V2: REELTEC KSM-S (N)TSCGEWÖU 6/10 kV
3001662 3 X 70 + 3 X 35/3 49,0 - 57,0 2.352,0 4.720,0 red V2: REELTEC KSM-S (N)TSCGEWÖU 6/10 kV
3001663 3 X 95 + 3 X 50/3 54,0 - 59,0 3.216,0 5.400,0 red V2: REELTEC KSM-S (N)TSCGEWÖU 6/10 kV
3001664 3 X 120 + 3 X 70/3 58,0 - 63,0 4.128,0 6.700,0 red V2: REELTEC KSM-S (N)TSCGEWÖU 6/10 kV
3001665 3 X 150 + 3 X 70/3 63,0 - 69,0 4.992,0 7.680,0 red V2: REELTEC KSM-S (N)TSCGEWÖU 6/10 kV
3001666 3 X 185 + 3 X 95/3 67,0 - 73,0 6.240,0 9.100,0 red V2: REELTEC KSM-S (N)TSCGEWÖU 6/10 kV
3001667 3 X 240 + 3 X 120/3 73,0 - 80,0 8.064,0 12.400,0 red V2: REELTEC KSM-S (N)TSCGEWÖU 6/10 kV
3001668 3 X 25 + 3 X 25/3 42,0 - 47,0 960,0 2.700,0 red V3: REELTEC KSM-S (N)TSCGEWÖU 8,7/15 kV
3001669 3 X 35 + 3 X 25/3 45,0 - 49,0 1.248,0 3.100,0 red V3: REELTEC KSM-S (N)TSCGEWÖU 8,7/15 kV
3001670 3 X 50 + 3 X 25/3 49,0 - 53,0 1.680,0 3.960,0 red V3: REELTEC KSM-S (N)TSCGEWÖU 8,7/15 kV
3001671 3 X 70 + 3 X 35/3 53,0 - 57,0 2.352,0 4.750,0 red V3: REELTEC KSM-S (N)TSCGEWÖU 8,7/15 kV
3001672 3 X 95 + 3 X 50/3 58,0 - 62,0 3.216,0 6.050,0 red V3: REELTEC KSM-S (N)TSCGEWÖU 8,7/15 kV
3001673 3 X 120 + 3 X 70/3 61,0 - 67,0 4.128,0 7.265,0 red V3: REELTEC KSM-S (N)TSCGEWÖU 8,7/15 kV
3001674 3 X 150 + 3 X 70/3 66,0 - 70,0 4.992,0 8.500,0 red V3: REELTEC KSM-S (N)TSCGEWÖU 8,7/15 kV
3001675 3 X 185 + 3 X 95/3 70,0 - 75,0 6.240,0 9.900,0 red V3: REELTEC KSM-S (N)TSCGEWÖU 8,7/15 kV
3001676 3 X 240 + 3 X 120/3 75,0 - 79,0 8.064,0 12.900,0 red V3: REELTEC KSM-S (N)TSCGEWÖU 8,7/15 kV
3001677 3 X 25 + 3 X 25/3 44,0 - 51,0 960,0 2.880,0 red V4: REELTEC KSM-S (N)TSCGEWÖU 12/20 kV
3001678 3 X 35 + 3 X 25/3 47,0 - 56,0 1.248,0 3.550,0 red V4: REELTEC KSM-S (N)TSCGEWÖU 12/20 kV
3001679 3 X 50 + 3 X 25/3 51,0 - 59,0 1.680,0 4.050,0 red V4: REELTEC KSM-S (N)TSCGEWÖU 12/20 kV
3001680 3 X 70 + 3 X 35/3 56,0 - 62,0 2.352,0 5.150,0 red V4: REELTEC KSM-S (N)TSCGEWÖU 12/20 kV
3001681 3 X 95 + 3 X 50/3 60,0 - 67,0 3.216,0 6.450,0 red V4: REELTEC KSM-S (N)TSCGEWÖU 12/20 kV
3001682 3 X 120 + 3 X 70/3 66,0 - 71,0 4.128,0 7.700,0 red V4: REELTEC KSM-S (N)TSCGEWÖU 12/20 kV
3001683 3 X 150 + 3 X 70/3 69,0 - 74,0 4.992,0 8.550,0 red V4: REELTEC KSM-S (N)TSCGEWÖU 12/20 kV
3001684 3 X 185 + 3 X 95/3 75,0 - 81,0 6.240,0 10.600,0 red V4: REELTEC KSM-S (N)TSCGEWÖU 12/20 kV
3001685 3 X 240 + 3 X 120/3 80,0 - 87,0 8.064,0 13.200,0 red V4: REELTEC KSM-S (N)TSCGEWÖU 12/20 kV
3001686 3 X 25 + 2 X 25/2 + 12 G 62,5/125 38,0 - 45,0 960,0 2.380,0 red V5: REELTEC KSM-S (N)TSCGEWÖU + FO 3,6/6 kV
3001687 3 X 35 + 2 X 25/2 + 12 G 62,5/125 41,0 - 48,0 1.248,0 2.750,0 red V5: REELTEC KSM-S (N)TSCGEWÖU + FO 3,6/6 kV
3002368 3 X 35 + 2 X 25/2 + 12 G 50/125 41,0 - 48,0 1.248,0 2.750,0 red V5: REELTEC KSM-S (N)TSCGEWÖU + FO 3,6/6 kV
3001688 3 X 50 + 2 X 25/2 + 12 G 62,5/125 44,0 - 52,0 1.680,0 3.100,0 red V5: REELTEC KSM-S (N)TSCGEWÖU + FO 3,6/6 kV
3001689 3 X 70 + 2 X 35/2 + 12 G 62,5/125 50,0 - 56,0 2.352,0 4.400,0 red V5: REELTEC KSM-S (N)TSCGEWÖU + FO 3,6/6 kV
3001690 3 X 95 + 2 X 50/2 + 12 G 62,5/125 54,0 - 62,0 3.216,0 5.300,0 red V5: REELTEC KSM-S (N)TSCGEWÖU + FO 3,6/6 kV
3001691 3 X 120 + 2 X 70/2 + 12 G 62,5/125 58,0 - 66,0 4.128,0 6.400,0 red V5: REELTEC KSM-S (N)TSCGEWÖU + FO 3,6/6 kV
3001692 3 X 150 + 2 X 70/2 + 12 G 62,5/125 63,0 - 73,0 4.992,0 7.600,0 red V5: REELTEC KSM-S (N)TSCGEWÖU + FO 3,6/6 kV
3001693 3 X 185 + 2 X 95/2 + 12 G 62,5/125 67,0 - 72,0 6.240,0 9.200,0 red V5: REELTEC KSM-S (N)TSCGEWÖU + FO 3,6/6 kV
3001694 3 X 240 + 2 X 120/2 + 12 G 62,5/125 71,0 - 76,0 8.064,0 12.100,0 red V5: REELTEC KSM-S (N)TSCGEWÖU + FO 3,6/6 kV
3001695 3 X 25 + 2 X 25/2 + 12 G 62,5/125 39,0 - 45,0 960,0 2.400,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3003373 3 X 25 + 2 X 25/2 + 20 G 62,5/125 39,0 - 45,0 960,0 2.470,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3001696 3 X 35 + 2 X 25/2 + 12 G 62,5/125 42,0 - 48,0 1.248,0 2.800,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3001697 3 X 50 + 2 X 25/2 + 12 G 62,5/125 45,0 - 52,0 1.680,0 3.690,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3001698 3 X 70 + 2 X 35/2 + 12 G 62,5/125 53,0 - 57,0 2.352,0 4.720,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3001699 3 X 95 + 2 X 50/2 + 12 G 62,5/125 54,0 - 62,0 3.216,0 5.400,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3001780 3 X 95 + 2 X 50/2 + 24 G 50/125 54,0 - 62,0 3.216,0 5.400,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3004748 3 X 95 + 2 X 50/2 + 24 E9/125 54,0 - 62,0 3.216,0 5.800,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3001700 3 X 120 + 2 X 70/2 + 12 G 62,5/125 58,0 - 66,0 4.128,0 6.700,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3001701 3 X 150 + 2 X 70/2 + 12 G 62,5/125 63,0 - 73,0 4.992,0 7.680,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3001702 3 X 185 + 2 X 95/2 + 12 G 62,5/125 68,0 - 73,0 6.240,0 9.350,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3001703 3 X 240 + 2 X 120/2 + 12 G 62,5/125 73,0 - 78,0 8.064,0 12.400,0 red V6: REELTEC KSM-S (N)TSCGEWÖU + FO 6/10 kV
3001704 3 X 25 + 2 X 25/2 + 12 G 62,5/125 42,0 - 50,0 960,0 2.700,0 red V7: REELTEC KSM-S (N)TSCGEWÖU + FO 8,7/15 kV
3001705 3 X 35 + 2 X 25/2 + 12 G 62,5/125 42,0 - 52,0 1.248,0 3.100,0 red V7: REELTEC KSM-S (N)TSCGEWÖU + FO 8,7/15 kV
3001706 3 X 50 + 2 X 25/2 + 12 G 62,5/125 49,0 - 55,0 1.680,0 3.960,0 red V7: REELTEC KSM-S (N)TSCGEWÖU + FO 8,7/15 kV
3001707 3 X 70 + 2 X 35/2 + 12 G 62,5/125 53,0 - 61,0 2.352,0 4.750,0 red V7: REELTEC KSM-S (N)TSCGEWÖU + FO 8,7/15 kV
3001708 3 X 95 + 2 X 50/2 + 12 G 62,5/125 58,0 - 65,0 3.216,0 6.050,0 red V7: REELTEC KSM-S (N)TSCGEWÖU + FO 8,7/15 kV
3001709 3 X 120 + 2 X 70/2 + 12 G 62,5/125 63,0 - 70,0 4.128,0 7.265,0 red V7: REELTEC KSM-S (N)TSCGEWÖU + FO 8,7/15 kV
3001710 3 X 150 + 2 X 70/2 + 12 G 62,5/125 66,0 - 70,0 4.992,0 8.500,0 red V7: REELTEC KSM-S (N)TSCGEWÖU + FO 8,7/15 kV
3001711 3 X 185 + 2 X 95/2 + 12 G 62,5/125 70,0 - 74,0 6.240,0 9.900,0 red V7: REELTEC KSM-S (N)TSCGEWÖU + FO 8,7/15 kV
3001712 3 X 240 + 2 X 120/2 + 12 G 62,5/125 75,0 - 79,0 8.064,0 12.900,0 red V7: REELTEC KSM-S (N)TSCGEWÖU + FO 8,7/15 kV
3001713 3 X 25 + 2 X 25/2 + 12 G 62,5/125 44,0 - 53,0 960,0 2.880,0 red V8: REELTEC KSM-S (N)TSCGEWÖU + FO 12/20 kV
3001714 3 X 35 + 2 X 25/2 + 12 G 62,5/125 47,0 - 55,0 1.248,0 3.550,0 red V8: REELTEC KSM-S (N)TSCGEWÖU + FO 12/20 kV
3001715 3 X 50 + 2 X 25/2 + 12 G 62,5/125 51,0 - 60,0 1.680,0 4.050,0 red V8: REELTEC KSM-S (N)TSCGEWÖU + FO 12/20 kV
3001716 3 X 70 + 2 X 35/2 + 12 G 62,5/125 56,0 - 64,0 2.352,0 4.850,0 red V8: REELTEC KSM-S (N)TSCGEWÖU + FO 12/20 kV
3001717 3 X 95 + 2 X 50/2 + 12 G 62,5/125 60,0 - 67,0 3.216,0 6.450,0 red V8: REELTEC KSM-S (N)TSCGEWÖU + FO 12/20 kV
3001718 3 X 120 + 2 X 70/2 + 12 G 62,5/125 66,0 - 73,0 4.128,0 7.700,0 red V8: REELTEC KSM-S (N)TSCGEWÖU + FO 12/20 kV
3001719 3 X 150 + 2 X 95/2 + 12 G 62,5/125 69,0 - 73,0 4.992,0 8.550,0 red V8: REELTEC KSM-S (N)TSCGEWÖU + FO 12/20 kV
3001720 3 X 185 + 2 X 95/2 + 12 G 62,5/125 75,0 - 79,0 6.240,0 10.600,0 red V8: REELTEC KSM-S (N)TSCGEWÖU + FO 12/20 kV
3001721 3 X 240 + 2 X 120/2 + 12 G 62,5/125 80,0 - 84,0 8.064,0 13.200,0 red V8: REELTEC KSM-S (N)TSCGEWÖU + FO 12/20 kV
