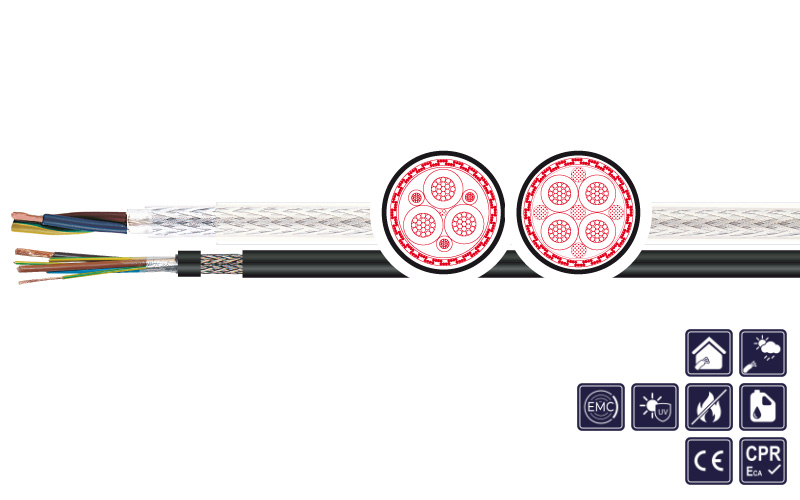

Use of cable

power, control and connecting cable for drive systems with frequency converter technology, for fixed laying and casually movement without tensile stress and without defined cable routing. Suitable for use in dry, humid and wet rooms. Outdoor use (black colour), but no laying underground.

Special features

  • largely resistant to acids, bases and specified types of oil
  • max. perm. current carrying capacity at 30 ° C ambient temperature.
  • black version with UV-resistant outer sheath
  • enables trouble-free operation of frequency converters through optimum EMC compliant shielding

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • LABS-/silicone-free (during production)
  • Special versions, other dimensions, cross-sections, core and jacket colours are manufactured on request.
Conductor material: Bare copper strand
Conductor class: Acc. to IEC 60228 cl. 5
Core insulation: PE
Core identification: Acc. to DIN VDE 0293-308 coloured cores with GNYE
Stranding: Stranded in layers
Shield3: Alu-lamin. polyester foil, metal side outside, cover. 100% under copper braid tinned
Outer sheath: PVC
Sheath colour: Transparent, K-version: black
Rated voltage: Uo/U 0,6/1 kV - highest permissible operating voltage Single phase and three-phase: 700/1200 V, DC operation: 900/1800 V
Testing voltage: 4 kV
Conductor resistance: Acc. to IEC 60228 cl. 5
Insulation resistance: Min. 20 MΩ x km
Current-carrying-capacity: Look at the table on the right side
Capacity: Look at the table on the right side
Min. bending radius fixed: Up to 12 mm Ø: 5 x d; up to 20 mm Ø: 7,5 x d; > 20 mm Ø: 10 x d
Min. bending radius moved: Up to 12 mm Ø: 10 x d; up to 20 mm Ø: 15 x d; > 20 mm Ø: 20 x d
Operat. temp. fixed min/max: -40 °C / +80 °C
Operat. temp. moved min/max: - 5 °C / +70 °C
Temp. at conductor: +70 °C in operation; +160 °C in case of short-circuit
Burning behavior: Self-extinguishing & flame-retardant acc.to IEC 60332-1

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
1000390 4 G 1,5 10,8 95,0 212,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000391 4 G 2,5 12,3 150,0 270,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000392 4 G 4 14,5 235,0 362,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000393 4 G 6 16,2 320,0 582,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000394 4 G 10 19,5 533,0 794,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000648 4 G 16 22,4 789,0 1.188,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000649 4 G 25 27,0 1.236,0 1.713,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000650 4 G 35 30,7 1.662,0 2.402,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000651 4 G 50 35,3 2.345,0 2.718,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000500 4 G 70 40,2 3.196,0 3.636,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000501 4 G 95 45,0 4.316,0 4.700,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1000003 4 G 120 52,1 5.435,0 5.699,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1001850 4 G 150 55,2 6.394,0 7.043,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1002368 4 G 185 62,9 7.639,0 8.384,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1002702 4 G 240 69,8 10.013,0 11.292,0 transparent V1: 2YSL(ST)CY-J 0,6/1 kV EMV transparent
1002327 4 G 1,5 10,8 95,0 212,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002328 4 G 2,5 12,3 150,0 270,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002331 4 G 4 14,5 235,0 362,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002744 4 G 6 16,2 320,0 582,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002329 4 G 10 19,5 533,0 794,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002337 4 G 16 22,4 789,0 1.188,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002323 4 G 25 27,0 1.236,0 1.713,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002322 4 G 35 30,7 1.662,0 2.402,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002365 4 G 50 35,3 2.345,0 2.718,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002745 4 G 70 40,2 3.196,0 3.636,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002387 4 G 95 45,0 4.316,0 4.700,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002746 4 G 120 52,1 5.435,0 5.699,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002330 4 G 150 55,2 6.394,0 7.043,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002293 4 G 185 62,9 7.639,0 8.384,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1002747 4 G 240 69,8 10.013,0 11.292,0 black V2: 2YSL(ST)CYK-J 0,6/1 kV EMV-UV schwarz/black
1003369 3 X 1,5 + 3 G 0,25 10,6 91,0 144,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1001928 3 X 2,5 + 3 G 0,5 11,6 152,0 264,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1003371 3 X 4 + 3 G 0,75 13,2 224,0 333,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1003373 3 X 6 + 3 G 1 15,0 298,0 429,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1001929 3 X 10 + 3 G 1,5 18,4 491,0 692,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1002892 3 X 16 + 3 G 2,5 21,5 723,0 979,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1001858 3 X 25 + 3 G 4 25,3 1.138,0 1.404,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1002856 3 X 35 + 3 G 6 28,3 1.535,0 1.813,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1001859 3 X 50 + 3 G 10 33,0 2.208,0 2.501,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1002891 3 X 70 + 3 G 10 36,9 2.871,0 3.112,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1003049 3 X 95 + 3 G 16 40,9 3.953,0 4.492,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1003376 3 X 120 + 3 G 16 46,5 4.836,0 5.301,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1003390 3 X 150 + 3 G 25 51,0 5.421,0 6.097,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1002841 3 X 185 + 3 G 35 58,2 7.041,0 7.597,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1003391 3 X 240 + 3 G 50 63,0 9.148,0 10.379,0 transparent V3: 2YSL(ST)CY-J 0,6/1 kV EMV-3PLUS transparent
1003431 3 X 1,5 + 3 G 0,25 10,2 91,0 144,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002390 3 X 2,5 + 3 G 0,5 11,6 152,0 264,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1003138 3 X 4 + 3 G 0,75 13,2 224,0 333,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002719 3 X 6 + 3 G 1 15,0 298,0 429,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002660 3 X 10 + 3 G 1,5 18,4 491,0 692,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002890 3 X 16 + 3 G 2,5 21,5 723,0 979,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002720 3 X 25 + 3 G 4 25,3 1.138,0 1.404,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002721 3 X 35 + 3 G 6 28,3 1.535,0 1.813,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1003001 3 X 50 + 3 G 10 33,0 2.208,0 2.501,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002661 3 X 70 + 3 G 10 36,9 2.871,0 3.112,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002662 3 X 95 + 3 G 16 40,9 3.953,0 4.492,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002722 3 X 120 + 3 G 16 46,5 4.836,0 5.301,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002380 3 X 150 + 3 G 25 51,0 5.421,0 6.097,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1002999 3 X 185 + 3 G 35 58,2 7.041,0 7.597,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
1003427 3 X 240 + 3 G 50 63,0 9.148,0 10.379,0 black V4: 2YSL(ST)CYK-J 0,6/1 kV EMV-3PLUS-UV schwarz/black
