Use of cable

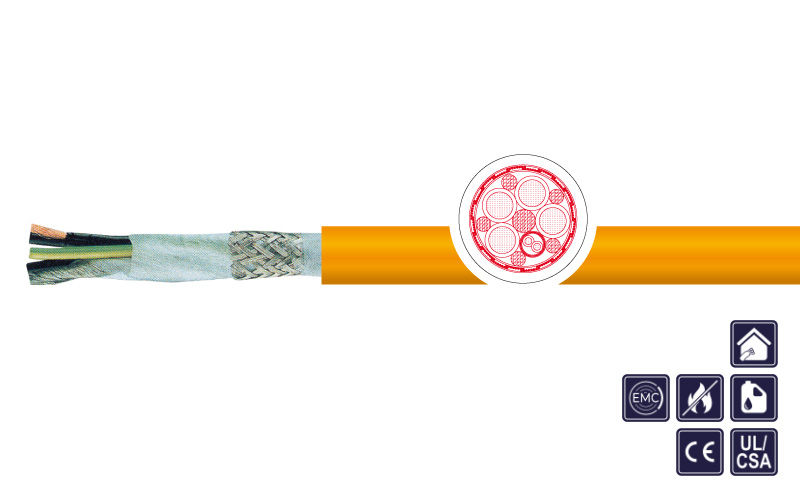

shielded, low capacity power cable with control cores for temperature sensors or brake for EMC-compatible connecting between drives and frequency converter for normal electrical and mechanical requirements. Suitable for dry and humid rooms.

Special features

  • conform to DESINA, UL/CSA approved
  • largely resistant to grease, coolant fluids and lubricants
  • silicone-free
  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • optimal cost-value ratio
Conductor material: Bare copper strand
Conductor class: Acc. to DIN VDE 0295 cl. 5 resp. IEC 60228 cl. 5
Core insulation: PELON®2
Core identification: Supply cores: BK w. WH print U/L1/C/L+; V/L2; W/L3/D/L- & GNYE; control cores: 1 pair, BK & WH; triple: BK with WH numerals 1. 2, 3
Shield: Control pair resp.triple bundle with tinned copper shield
Overall stranding: Cores and pair resp. triple element stranded together with high flexible fillers
Shield3: Copper braid tinned, opt. coverage appr. 80 %
Outer sheath: PVC
Sheath colour: Orange, RAL 2003
Rated voltage: Uo/U 600/1.000 V; UL & CSA: 1.000 V
Testing voltage: 4 kV
Conductor resistance: At +20 °C acc. to IEC 60228 cl. 5
Insulation resistance: At +20 °C ≥ 20 MOhm x km
Min. bending radius fixed: 5 x d
Min. bending radius moved: 15 x d
Operat. temp. fixed min/max: -30°C / +80°C
Operat. temp. moved min/max: -5°C / +80°C
Burning behavior: Self-extinguishing and flame-retardant acc. to IEC 60332-1; UL: VW1; CSA: FT1
Resistant to oil: Acc. to ISO 6722, EN 60811-404 (only mineral oil)
Approvals: UL/CSA - cURus 1.000 V, 80 °C
Speed: Self-supporting: max. 30 m/min
Acceleration: Max. 2 m/s²

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
1504496 4 G 1,5 8,4 77,0 143,0 orange V1: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: V, U, W, GNGE
1504497 4 G 2,5 9,8 120,0 213,0 orange V1: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: V, U, W, GNGE
1504498 4 G 4 11,9 182,0 287,0 orange V2: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, GNGE
1504512 4 G 6 14,7 285,0 424,0 orange V2: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, GNGE
1504513 4 G 10 17,5 449,0 631,0 orange V2: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, GNGE
1505407 4 G 16 21,6 724,0 927,0 orange V2: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, GNGE
1505408 4 G 25 25,4 1.092,0 1.329,0 orange V2: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, GNGE
1505409 4 G 35 29,5 1.497,0 1.831,0 orange V2: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, GNGE
1505410 4 G 50 33,4 2.099,0 2.488,0 orange V2: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, GNGE
1504499 4 G 1,5 + (2 X 1,5) 11,0 126,5 210,0 orange V3: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: V, U, W, SW-WS, GNGE
1504500 4 G 2,5 + (2 X 1,5) 12,4 171,4 298,0 orange V3: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: V, U, W, SW-WS, GNGE
1504501 4 G 4 + (2 X 1,5) 13,9 249,5 398,0 orange V4: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, SW-WS, GNGE
1504514 4 G 6 + (2 X 1,5) 16,1 337,2 517,0 orange V4: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, SW-WS, GNGE
1504515 4 G 10 + (2 X 1,5) 19,3 525,3 720,0 orange V4: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, SW-WS, GNGE
1505411 4 G 16 + (2 X 1,5) 22,5 772,0 1.018,2 orange V4: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, SW-WS, GNGE
1505412 4 G 25 + (2 X 1,5) 26,5 1.137,0 1.446,0 orange V4: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, SW-WS, GNGE
1505413 4 G 35 + (2 X 1,5) 31,0 1.546,0 1.949,0 orange V4: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, SW-WS, GNGE
1505414 4 G 50 + (2 X 1,5) 34,0 2.143,0 2.622,0 orange V4: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Siemens MC 500: U, V, W, SW-WS, GNGE
1505425 4 G 1 + 2 X (2 X 0,75) 12,0 124,0 216,0 orange V5: KAWEFLEX 5268 UL/CSA: nach / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8
1505423 4 G 1,5 + 2 X (2 X 0,75) 13,0 143,0 245,0 orange V5: KAWEFLEX 5268 UL/CSA: nach / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8
1505424 4 G 2,5 + 2 X (2 X 1) 14,0 211,0 334,0 orange V5: KAWEFLEX 5268 UL/CSA: nach / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8
1505426 4 G 4 + (2 X 1) + (2 X 1,5) 16,3 294,0 438,0 orange V5: KAWEFLEX 5268 UL/CSA: nach / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8
1505427 4 G 6 + (2 X 1) + (2 X 1,5) 19,2 405,0 604,0 orange V5: KAWEFLEX 5268 UL/CSA: nach / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8
1505428 4 G 10 + (2 X 1) + (2 X 1,5) 22,0 570,0 796,0 orange V5: KAWEFLEX 5268 UL/CSA: nach / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8
1505429 4 G 16 + 2 X (2 X 1,5) 25,5 818,0 1.134,0 orange V5: KAWEFLEX 5268 UL/CSA: nach / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8
1504652 4 G 1,5 + (3 X 1) 11,4 135,0 225,0 orange V6: KAWEFLEX 5268 UL/CSA: U, V, W, 1, 2, 3, GNGE (nach Standard SEW)
1504653 4 G 2,5 + (3 X 1) 13,4 178,0 282,0 orange V6: KAWEFLEX 5268 UL/CSA: U, V, W, 1, 2, 3, GNGE (nach Standard SEW)
1504654 4 G 4 + (3 X 1) 14,8 254,0 378,0 orange V6: KAWEFLEX 5268 UL/CSA: U, V, W, 1, 2, 3, GNGE (nach Standard SEW)
1504655 4 G 6 + (3 X 1,5) 17,4 379,0 528,0 orange V6: KAWEFLEX 5268 UL/CSA: U, V, W, 1, 2, 3, GNGE (nach Standard SEW)
1504656 4 G 10 + (3 X 1,5) 20,3 565,0 758,0 orange V6: KAWEFLEX 5268 UL/CSA: U, V, W, 1, 2, 3, GNGE (nach Standard SEW)
1505415 4 G 16 + (3 X 1,5) 23,7 794,0 1.059,0 orange V6: KAWEFLEX 5268 UL/CSA: U, V, W, 1, 2, 3, GNGE (nach Standard SEW)
1505416 4 G 1 + (2 X 0,5) 9,4 82,0 140,0 orange V7: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Lenze: WWW, VV, U, SW-WS, GNGE
1505417 4 G 1,5 + (2 X 0,5) 10,4 103,0 153,0 orange V7: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Lenze: WWW, VV, U, SW-WS, GNGE
1505418 4 G 2,5 + (2 X 0,5) 11,4 142,0 219,0 orange V7: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Lenze: WWW, VV, U, SW-WS, GNGE
1505419 4 G 4 + (2 X 1) 13,7 244,0 374,0 orange V7: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Lenze: WWW, VV, U, SW-WS, GNGE
1505420 4 G 6 + (2 X 1) 15,9 325,0 462,0 orange V7: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Lenze: WWW, VV, U, SW-WS, GNGE
1505421 4 G 10 + (2 X 1) 19,1 517,0 688,0 orange V7: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Lenze: WWW, VV, U, SW-WS, GNGE
1505422 4 G 16 + (2 X 1) 22,3 760,0 1.001,0 orange V7: KAWEFLEX 5268 UL/CSA: nach / acc. to Standard Lenze: WWW, VV, U, SW-WS, GNGE
1505462 4 G 1,5 + (2 X 1) 11,3 128,0 158,0 orange V8.1: KAWEFLEX 5268 UL/CSA: nach / acc. Diverse: WWW, VV, U, SW-WS, GNGE
1505463 4 G 2,5 + (2 X 1) 12,3 171,0 209,0 orange V8.1: KAWEFLEX 5268 UL/CSA: nach / acc. Diverse: WWW, VV, U, SW-WS, GNGE
1505433 4 G 0,75 + 2 X (2 X 0,34) 10,3 82,0 145,0 orange V8.2: KAWEFLEX 5268 UL/CSA: nach / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8
1505432 4 G 2,5 + 2 X (2 X 0,75) 13,8 201,0 311,0 orange V8.2: KAWEFLEX 5268 UL/CSA: nach / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8
1505434 4 G 4 + 2 X (2 X 1) 16,1 275,0 416,0 orange V8.2: KAWEFLEX 5268 UL/CSA: nach / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8
1505435 4 G 6 + 2 X (2 X 1) 19,0 359,0 577,0 orange V8.2: KAWEFLEX 5268 UL/CSA: nach / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8
1505436 4 G 10 + 2 X (2 X 1) 21,6 571,0 812,0 orange V8.2: KAWEFLEX 5268 UL/CSA: nach / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8
1505437 4 G 16 + 2 X (2 X 1) 25,0 794,0 1.088,0 orange V8.2: KAWEFLEX 5268 UL/CSA: nach / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8
1505430 4 G 25 + 2 X (2 X 1) 27,6 1.210,0 1.460,0 orange V8.2: KAWEFLEX 5268 UL/CSA: nach / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8
1505431 4 G 35 + 2 X (2 X 1) 30,4 1.624,0 1.882,0 orange V8.2: KAWEFLEX 5268 UL/CSA: nach / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8
