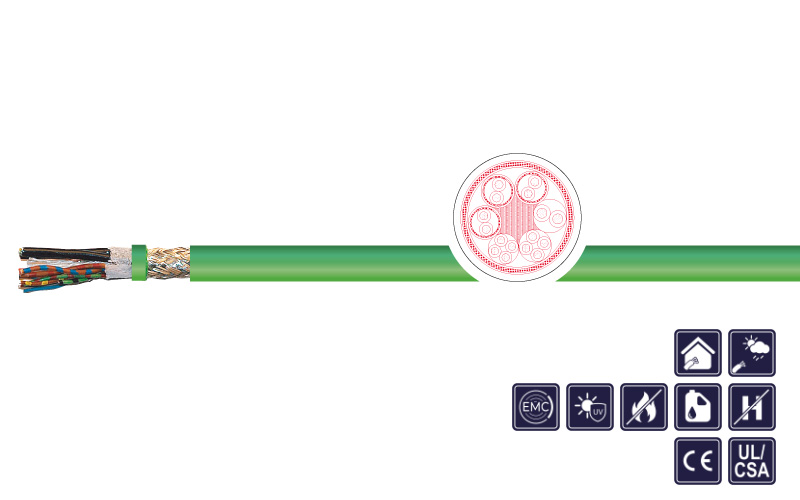

Use of cable

as shielded, low capacity feedback, encoder, resolver, spedo sensor, signal & system cables for EMC compatible connecting in maschine and plant enginering, as well as in drive and control technology, for high electrical and mechanical requirements in drag chain applications, moving drive systems and in the field of robotic technology.

Special features

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • optimal cost-value ratio
  • very long life time
  • 2-pair dimensions stranded as star quad

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • optimal cost-value ratio
  • 2-pairs dimensions stranded as star quad
Conductor material: Bare copper strand
Conductor class: Acc. to DIN VDE0295 cl. 6 resp. IEC 60228 cl. 6
Core insulation: PELON®2
Core identification: Acc. to system specification (on request)
Stranding: Cores stranded to pairs or layers
Shield: Elements: C: copper braid tinned resp. D: spiral copper shield tinned, opt. coverage appr. 85%
Element sheath material: TPE - black (if mentioned 12Y)
Overall stranding: Elements strand. together
Shield3: Copper braid tinned, opt. coverage appr. 85%
Outer sheath: PUR
Sheath colour: GN - RAL 6018 (DESINA), OR - RAL 2003 or BK - RAL 9005
Rated voltage: 300 V, no high-voltage purpose
Testing voltage: 500 V
Conductor resistance: Acc. to DIN VDE 0295 cl. 6 resp. IEC 60228 cl. 6
Insulation resistance: Min. 20 MΩ x km
Min. bending radius fixed: 4 x d
Min. bending radius moved: 7,5 x d < 10 m TL | 10 x d ≥ 10 m TL
Operat. temp. fixed min/max: - 50 °C / +80 °C
Operat. temp. moved min/max: - 40 °C / +80 °C
Halogen free: Yes
Burning behavior: Flame-retardent acc. to IEC 60332-1-2, FT1
Torsion: 30°/m
Standard: UL/CSA: cURus 300V, 80°C
Speed: Self-supporting - max. 5 m/s
Acceleration: Max. 50 m/s²

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
1505200 (8 X 2 X 0,18)C 7,8 54,0 85,0 green V1: KAWEFLEX 5488 SK-C-PUR UL/CSA - Siemens Standard MC 800 Plus
1505201 (4 X 2 X 0,34 +4X0,5)C 8,9 77,0 129,0 green V1: KAWEFLEX 5488 SK-C-PUR UL/CSA - Siemens Standard MC 800 Plus
1505202 (3 X (2 X 0,14)D12Y +2X(0,5)D12Y)C 9,0 69,0 120,0 green V1: KAWEFLEX 5488 SK-C-PUR UL/CSA - Siemens Standard MC 800 Plus
1505203 (3 X (2 X 0,14)D12Y +4X0,14 +2X0,5)C 8,9 66,0 120,0 green V1: KAWEFLEX 5488 SK-C-PUR UL/CSA - Siemens Standard MC 800 Plus
1505204 (3X(2X0,14)D12Y +4X0,14 +4X0,25 +2X0,5)C 9,6 86,0 135,0 green V1: KAWEFLEX 5488 SK-C-PUR UL/CSA - Siemens Standard MC 800 Plus
1505205 (4 X 2 X 0,18)C 6,4 35,0 61,0 green V1: KAWEFLEX 5488 SK-C-PUR UL/CSA - Siemens Standard MC 800 Plus
1505206 (2 X 2 X 0,18)C 5,0 24,0 39,0 green V1: KAWEFLEX 5488 SK-C-PUR UL/CSA - Siemens Standard MC 800 Plus
1505207 (12 X 0,22)C 6,9 49,0 77,0 green V1: KAWEFLEX 5488 SK-C-PUR UL/CSA - Siemens Standard MC 800 Plus
1505208 (4 X 2 X 0,25 + 2 X 0,5)C 8,5 61,0 105,0 green V2: KAWEFLEX 5488 SK-C-PUR UL/CSA - Bosch Rexroth Standard
1505209 (4 X 2 X 0,25 + 2 X 1)C 8,8 66,0 119,0 green V2: KAWEFLEX 5488 SK-C-PUR UL/CSA - Bosch Rexroth Standard
1505210 (9 X 0,5)C 8,8 69,0 127,0 green V2: KAWEFLEX 5488 SK-C-PUR UL/CSA - Bosch Rexroth Standard
1505211 (4 X 2 X 0,25 + 2 X 0,5)C 8,5 52,0 105,0 orange V2: KAWEFLEX 5488 SK-C-PUR UL/CSA - Bosch Rexroth Standard
1505212 (4 X 2 X 0,25 + 2 X 1)C 8,8 66,0 119,0 orange V2: KAWEFLEX 5488 SK-C-PUR UL/CSA - Bosch Rexroth Standard
1505213 (9 X 0,5)C 8,8 69,0 127,0 orange V2: KAWEFLEX 5488 SK-C-PUR UL/CSA - Bosch Rexroth Standard
1505214 (4 X 1 + 4 X 2 X 0,14 + (4 X 0,14)D)C 9,5 90,0 145,0 orange V2: KAWEFLEX 5488 SK-C-PUR UL/CSA - Bosch Rexroth Standard
1505215 (3 X (2 X 0,25)D + 3 X 0,25 + 2 X 1)C 9,0 95,0 151,0 orange V2: KAWEFLEX 5488 SK-C-PUR UL/CSA - Bosch Rexroth Standard
1505216 (2 X 2 X 0,25 + 2 X 0,5)C 7,2 52,0 151,0 orange V2: KAWEFLEX 5488 SK-C-PUR UL/CSA - Bosch Rexroth Standard
1505217 3 X (2 X 0,14)C + (2 X 0,5)C 9,9 54,0 124,0 green V3: KAWEFLEX 5488 SK-C-PUR UL/CSA - Lenze Standard
1505218 4 X (2 X 0,14)C + 2 X (1,0)C 11,0 73,0 168,0 green V3: KAWEFLEX 5488 SK-C-PUR UL/CSA - Lenze Standard
1505219 3 X (2 X 0,14)C + (3 X 0,14)C 9,2 43,0 120,0 green V3: KAWEFLEX 5488 SK-C-PUR UL/CSA - Lenze Standard
1505220 (3 X 2 X AWG24)C 6,5 31,0 57,0 green V4: KAWEFLEX 5488 SK-C-PUR UL/CSA - B & R
1505221 (5 X 2 X 0,14 + 2 X 0,5)C 7,8 48,0 79,0 green V4: KAWEFLEX 5488 SK-C-PUR UL/CSA - B & R
1505222 (3 X (2 X 0,14)D12Y + 2 X (0,5)D12Y)C 8,4 75,0 103,0 black V5: KAWEFLEX 5488 SK-C-PUR UL/CSA - Heidenhain
1505223 (4 X 2 X 0,14 + 4 X 0,5)C 8,5 52,0 103,0 black V5: KAWEFLEX 5488 SK-C-PUR UL/CSA - Heidenhain
1505224 (3 X (2 X 0,14)D12Y + 2 X (1,0)D12Y)C 9,1 81,0 132,0 black V5: KAWEFLEX 5488 SK-C-PUR UL/CSA - Heidenhain
1505225 (4 X 2 X 0,14 + (4 X 0,14)D + 4 X 0,5)C 9,0 81,0 123,0 black V5: KAWEFLEX 5488 SK-C-PUR UL/CSA - Heidenhain
1505249 (10 X 0,14 + 2 X 0,5)C 7,2 43,0 79,0 black V5: KAWEFLEX 5488 SK-C-PUR UL/CSA - Heidenhain
1505226 (5 X 2 X 0,25)C 7,6 47,0 82,0 green V6: KAWEFLEX 5488 SK-C-PUR UL/CSA - SEW
1505227 (6 X 2 X 0,25)C 7,9 52,0 108,0 green V6: KAWEFLEX 5488 SK-C-PUR UL/CSA - SEW
1505228 (3 X (2 X 0,25)D)C 7,2 58,0 80,0 green V7: KAWEFLEX 5488 SK-C-PUR UL/CSA - DIVERSE
1505229 (4 X (2 X 0,25)C + 2 X 0,5)C 10,2 116,0 162,0 green V7: KAWEFLEX 5488 SK-C-PUR UL/CSA - DIVERSE
1505230 (4 X (2 X 0,25)C + 2 X 1)C 10,5 133,0 185,0 green V7: KAWEFLEX 5488 SK-C-PUR UL/CSA - DIVERSE
1505248 (4 X 2 X 0,14 + 4 X 0,25)C 6,1 41,0 70,0 black V7: KAWEFLEX 5488 SK-C-PUR UL/CSA - DIVERSE
