Use of cable

Robotic Control & Power cable (C&P) for complex, highly flexible motion sequences in industrial applications (e.g. power chains, gantry robots, pick and place units, conveyor systems, machine tools, automatic. Manufacturing systems etc.).

For harsh environments (indoor & outdoor) with highest mech. stress, at the same time bending and torsion.

Special features

  • low adhesion
  • resistant to hydrolisis, microbes, cooling fluids, grease and lubricants
  • resistant to oil acc. to IEC 60811-2-1
  • UV-resistant
  • halogen-free acc. to IEC 60754-1
  • EMC compliant shielding (C-PUR)
  • due to UL/CSA approval up to 1000 V parallel laying with other cables with identical current voltage is permitted

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • LABS-/silicone-free (during production)
  • special versions, other dimensions, core and jacket colours according to your specifications on request.
Conductor material: Bare copper strand
Conductor class: Super fine wire acc. to IEC 60228 cl. 6 pt. 4
Core insulation: TPE
Core identification: Black cores with white numerals, G: with GNYE

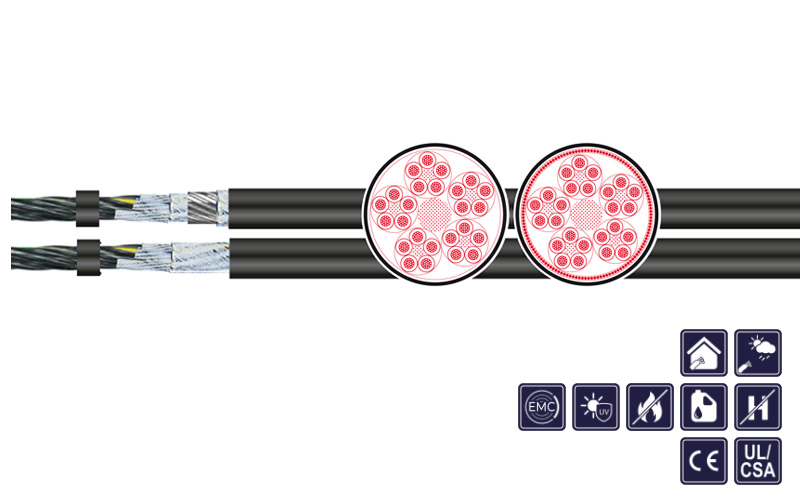

Overall stranding: ≤ 11 cores stranded in layers, ≥ 12 cores stranded in bundles; each element with sliding tapes
Shield3: C-PUR: extremely torsion resistant spiral shield of tinned copper wires over sliding tape
Outer sheath: PUR
Sheath colour: Black, RAL 9005
Rated voltage: IEC: 0,6/1 kV; UL&CSA: 1.000 V
Testing voltage: Min. 2 kV
Current-carrying-capacity: Acc. to DIN VDE
Min. bending radius fixed: 4 x d
Min. bending radius moved: 7,5 x d < 10 m TL | 10 x d ≥ 10 m TL | Torsion: 10 x d
Operat. temp. fixed min/max: -50 °C / +80 °C,
Operat. temp. moved min/max: -30 °C / +80 °C, Torsion: -25 °C / +80 °C
Burning behavior: Flame-retardant acc. to IEC 60332-1-2, VW-1, FT1
Torsion: 3D-PUR: +/- 360 °/m, 3D-C-PUR: +/- 180 °/m
Approvals: UL/CSA: cURus - 1.000V, 80°C
Speed: Self-supporting: max. 10 m/s, gliding: max. 5 m/s | Torsion: max.180 °/s
Acceleration: Max. 20 m/s² | Torsion: max. 60 °/s²

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
1505356 5 G 0,5 (AWG 21) 7,5 25,0 66,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505257 12 G 0,5 (AWG 21) 10,8 60,0 156,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505258 16 G 0,5 (AWG 21) 11,2 80,0 266,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505259 18 G 0,5 (AWG 21) 12,0 90,0 180,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505260 25 G 0,5 (AWG 21) 14,2 125,0 282,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505358 3 G 0,75 (AWG 19) 6,5 23,0 52,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505261 4 G 0,75 (AWG 19) 6,2 30,0 62,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505359 5 G 0,75 (AWG 19) 7,3 38,0 72,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505262 7 G 0,75 (AWG 19) 8,2 53,0 102,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505263 12 G 0,75 (AWG 19) 11,8 90,0 187,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505264 14 G 0,75 (AWG 19) 12,5 105,0 225,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505360 18 G 0,75 (AWG 19) 13,3 135,0 253,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505361 25 G 0,75 (AWG 19) 15,8 188,0 361,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505265 2 X 1 (AWG 18) 6,8 20,0 66,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505266 3 G 1 (AWG 18) 7,0 30,0 63,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505267 4 G 1 (AWG 18) 7,4 40,0 92,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505362 5 G 1 (AWG 18) 8,0 50,0 94,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505268 7 G 1 (AWG 18) 9,2 70,0 145,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505269 12 G 1 (AWG 18) 13,3 120,0 230,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505270 18 G 1 (AWG 18) 15,2 180,0 333,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505271 25 G 1 (AWG 18) 18,2 250,0 480,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505272 34 G 1 (AWG 18) 21,0 340,0 598,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505273 41 G 1 (AWG 18) 23,2 410,0 747,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505274 3 G 1,5 (AWG 16) 7,4 45,0 82,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505275 4 G 1,5 (AWG 16) 8,2 60,0 112,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505276 5 G 1,5 (AWG 16) 8,5 75,0 121,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505277 7 G 1,5 (AWG 16) 10,8 105,0 188,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505278 8 G 1,5 (AWG 16) 11,8 120,0 213,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505279 12 G 1,5 (AWG 16) 14,0 180,0 301,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505280 18 G 1,5 (AWG 16) 16,9 270,0 469,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505281 25 G 1,5 (AWG 16) 19,4 375,0 621,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505282 3 G 2,5 (AWG 14) 9,3 75,0 119,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505283 4 G 2,5 (AWG 14) 9,9 100,0 170,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505363 5 G 2,5 (AWG 14) 10,6 125,0 187,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505364 7 G 2,5 (AWG 14) 12,6 175,0 262,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505365 12 G 2,5 (AWG 14) 17,7 300,0 519,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505285 4 G 4 (AWG 12) 11,7 160,0 251,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505286 4 G 6 (AWG 10) 13,2 240,0 331,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505287 3 G 10 (AWG 8) 16,1 300,0 407,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505288 3 G 16 (AWG 6) 18,6 480,0 497,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505289 3 G 25 (AWG 4) 23,1 750,0 949,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505290 3 G 35 (AWG 2) 25,6 1.050,0 1.275,0 black V1: KAWEFLEX KINEMATICS 3D-PUR C&P 0,6/1 kV UL/CSA
1505291 12 G 0,5 (AWG 21) 11,4 120,0 178,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505292 18 G 0,5 (AWG 21) 13,6 135,0 250,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505293 25 G 0,5 (AWG 21) 15,0 259,0 351,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505294 12 G 0,75 (AWG 19) 14,2 140,0 216,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505295 18 G 0,75 (AWG 19) 15,9 205,0 304,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505296 25 G 0,75 (AWG 19) 17,1 346,0 419,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505297 3 G 1 (AWG 18) 7,1 47,0 89,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505298 12 G 1 (AWG 18) 13,4 192,0 269,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505299 18 G 1 (AWG 18) 15,2 251,0 396,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505300 25 G 1 (AWG 18) 16,6 351,0 547,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505335 4 G 1,5 (AWG 16) 9,0 82,0 136,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505336 5 G 1,5 (AWG 16) 9,7 97,0 160,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505301 12 G 1,5 (AWG 16) 16,3 263,0 349,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505302 18 G 1,5 (AWG 16) 20,4 373,0 491,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505303 25 G 1,5 (AWG 16) 22,6 500,0 715,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505304 4 G 2,5 (AWG 14) 10,4 124,0 188,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
1505305 5 G 2,5 (AWG 14) 11,3 152,0 226,0 black V2: KAWEFLEX KINEMATICS 3D-C-PUR C&P 0,6/1 kV UL/CSA
