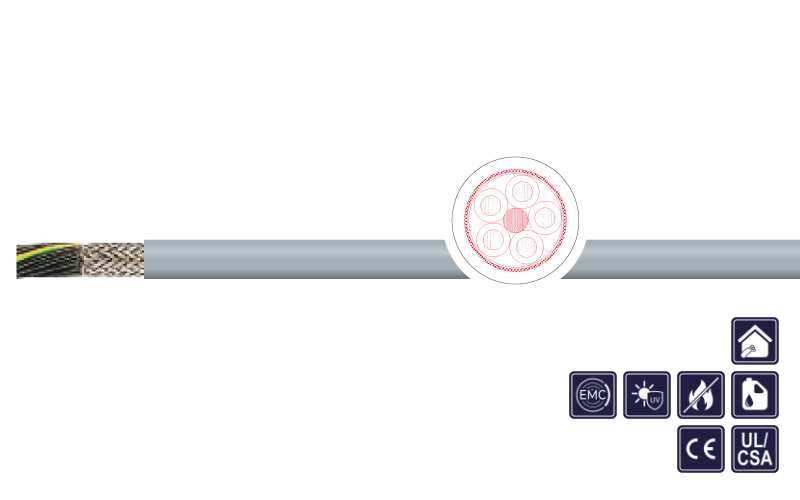

Use of cable

as flexible, shielded power and control cable for EMC-compliant connecting at high electrical and light to medium mechanical requirements in drag chains and motion drive systems in machine and plant engineering.

Special features

  • UL/CSA approved, conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • low adhesion, silicone-free
  • flame-retardant acc. to IEC 60332-1-2, FT1, VW-1
  • oilresistant acc. to DIN EN 60811-404 (only mineral oil) and largely resistant to grease, coolant fluids and lubricants
  • recommended for EMC-compatible applications
  • due to 600 V UL/CSA approval parallel laying with other 600 V cables is permitted

Remarks

  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.
  • NEW: with reduced outer diameters, for smaler design, lower bending radii and lower wight; up from production date January 2020
Conductor material: Bare copper strand
Conductor class: Acc. to DIN VDE 0295 class 5 resp. IEC 60228 cl. 5
Core insulation: PVC
Core identification: Acc. to DIN VDE 0293 black wires with white numerals, 1 x GNYE
Overall stranding: Cores stranded in layers
Shield3: Copper braid tinned, coverage approx. 85%
Outer sheath: PVC
Sheath colour: Grey RAL 7001
Rated voltage: Acc. to IEC: 300/500 V; acc. to UL: 600 V
Testing voltage: Core/core: 4 kV; core/shield: 2 kV
Conductor resistance: At +20 °C acc. to DIN VDE 0295 cl. 5 resp. IEC 60228 cl. 5
Insulation resistance: At +20 °C ≥ 20 MΩ x km
Current-carrying-capacity: Acc. to DIN VDE
Min. bending radius fixed: 4 x d
Min. bending radius moved: 10 x d < 3m TL | 12,5 x d ≥ 3m TL
Operat. temp. fixed min/max: -40 °C / +90 °C
Operat. temp. moved min/max: -5 °C / +90 °C
Burning behavior: Flame-retardant acc. to IEC 60332-1-2, FT1, VW-1
Approvals: UL/CSA - cURus 600V, 90°C
Speed: Self-supporting: max. 3 m/s
Acceleration: Max. 10 m/s²

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
1504718 2 X 0,5 (AWG 21) 5,5 26,0 76,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504719 3 G 0,5 (AWG 21) 5,8 31,0 87,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504720 4 G 0,5 (AWG 21) 6,2 41,0 110,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504721 5 G 0,5 (AWG 21) 6,8 46,0 127,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504722 7 G 0,5 (AWG 21) 8,1 61,0 169,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504723 12 G 0,5 (AWG 21) 9,3 90,0 220,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504724 18 G 0,5 (AWG 21) 11,3 130,0 340,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504725 25 G 0,5 (AWG 21) 13,5 187,0 447,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504726 2 X 0,75 (AWG 19) 5,9 31,0 86,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504727 3 G 0,75 (AWG 19) 6,2 43,0 105,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504728 4 G 0,75 (AWG 19) 6,7 51,0 130,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504729 5 G 0,75 (AWG 19) 7,3 63,0 157,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504730 7 G 0,75 (AWG 19) 8,9 83,0 207,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504731 12 G 0,75 (AWG 19) 10,1 125,0 274,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504732 18 G 0,75 (AWG 19) 12,3 179,0 430,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504733 25 G 0,75 (AWG 19) 14,7 257,0 554,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504734 2 X 1 (AWG 18) 6,2 41,0 101,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504735 3 G 1 (AWG 18) 6,6 51,0 122,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504736 4 G 1 (AWG 18) 7,1 60,0 157,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504737 5 G 1 (AWG 18) 7,7 75,0 179,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504738 7 G 1 (AWG 18) 9,4 100,0 243,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504739 12 G 1 (AWG 18) 10,9 159,0 342,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504740 18 G 1 (AWG 18) 13,5 240,0 498,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504741 25 G 1 (AWG 18) 15,9 317,0 670,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504742 2 X 1,5 (AWG 16) 6,8 51,0 120,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504743 3 G 1,5 (AWG 16) 7,2 70,0 152,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504744 4 G 1,5 (AWG 16) 7,8 85,0 184,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504745 5 G 1,5 (AWG 16) 8,6 105,0 223,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504746 7 G 1,5 (AWG 16) 10,4 139,0 298,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504747 12 G 1,5 (AWG 16) 12,1 222,0 421,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504748 18 G 1,5 (AWG 16) 15,2 336,0 637,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504749 25 G 1,5 (AWG 16) 17,9 456,0 864,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504750 3 G 2,5 (AWG 14) 8,6 105,0 222,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504751 4 G 2,5 (AWG 14) 9,3 129,0 271,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504752 5 G 2,5 (AWG 14) 10,2 158,0 347,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504753 7 G 2,5 (AWG 14) 12,7 217,0 478,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504754 4 G 4 (AWG 12) 11,1 197,0 391,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504755 5 G 4 (AWG 12) 12,1 241,0 483,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504756 4 G 6 (AWG 10) 13,2 298,0 533,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504757 5 G 6 (AWG 10) 14,5 365,0 647,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504758 4 G 10 (AWG 8) 16,7 470,0 879,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
1504759 4 G 16 (AWG 6) 19,3 720,0 1.260,0 grey V0: KAWEFLEX 6200 ECO SK-C-PVC UL/CSA
