Use of cable

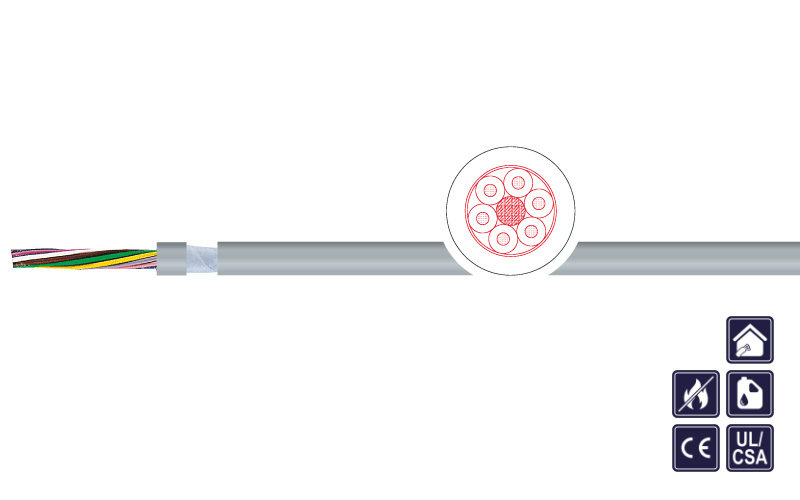

electronic drag chain cable for data and signal transmission for normal requirements in drag chains and moving drive systems.

Special features

  • UL/CSA approved, conform to DESINA
  • low adhesion, silicone-free
  • flame-retardant acc. to IEC 60332-1-2, FT1, VW1
  • oilresistant acc. to DIN EN 60811-404 (only mineral oil)
  • largely resistant to grease, coolant fluids and lubricants

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Direcitve") CE
  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.
Conductor material: Bare copper strand
Conductor class: Super fine wires acc.to VDE 0295 cl. 6 pt. 4 resp. IEC60228 cl. 6 pt. 4
Core insulation: PELON®2
Core identification: Coloured acc. to DIN 47100
Overall stranding: Cores stranded in layers
Outer sheath: PVC
Sheath colour: Grey RAL 7001
Rated voltage: Acc. to VDE: 300/300V; acc. to UL: 300 V
Testing voltage: Core/core: 1.500 V
Conductor resistance: At +20 °C acc. to DIN VDE 0295 cl.6 resp. IEC60228 cl.6
Insulation resistance: At +20 °C ≥ 500 MΩ x km
Current-carrying-capacity: Acc. to DIN VDE
Capacity: Core/core: approx. 55 pF/m
Inductivity: Approx. 0,6 mH/km
Min. bending radius fixed: 5 x d
Min. bending radius moved: 7,5 x d < 10m TL; 10 x d ≥ 10m TL
Operat. temp. fixed min/max: -40 °C / +80 °C
Operat. temp. moved min/max: -5 °C / +80 °C
Burning behavior: Flame-retardant acc. to IEC 60332-1-2, FT1, VW1
Resistant to oil: Acc. to DIN EN 60811-2-1 (only mineral oil)
Approvals: UL/CSA - cURus 300V, 80°C
Speed: Self-supporting: max. 5 m/s, gliding max. 2,5 m/s
Acceleration: Max. 10 m/s²

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
1504874 2 X 0,14 (AWG 26) 4,0 2,9 15,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504875 3 X 0,14 (AWG 26) 4,1 4,4 18,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504876 4 X 0,14 (AWG 26) 4,4 5,8 21,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504877 5 X 0,14 (AWG 26) 4,7 7,2 25,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504878 7 X 0,14 (AWG 26) 5,3 10,2 35,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504879 10 X 0,14 (AWG 26) 6,4 14,5 48,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504880 14 X 0,14 (AWG 26) 6,6 20,6 60,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504881 18 X 0,14 (AWG 26) 7,2 26,5 74,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504882 25 X 0,14 (AWG 26) 8,8 37,1 106,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504883 2 X 0,25 (AWG 24) 4,3 5,1 20,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504884 3 X 0,25 (AWG 24) 4,5 7,5 25,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504885 4 X 0,25 (AWG 24) 4,8 10,0 31,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504886 5 X 0,25 (AWG 24) 5,1 12,5 37,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504887 7 X 0,25 (AWG 24) 5,8 17,8 53,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504888 10 X 0,25 (AWG 24) 7,1 25,6 75,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504889 14 X 0,25 (AWG 24) 7,3 35,8 91,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504890 18 X 0,25 (AWG 24) 8,0 46,2 115,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504891 25 X 0,25 (AWG 24) 9,9 64,5 165,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504892 2 X 0,34 (AWG 22) 4,5 6,8 29,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504893 3 X 0,34 (AWG 22) 4,7 10,2 33,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504894 4 X 0,34 (AWG 22) 5,0 13,6 36,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504895 5 X 0,34 (AWG 22) 5,4 17,0 43,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504896 7 X 0,34 (AWG 22) 6,2 23,8 62,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504897 10 X 0,34 (AWG 22) 7,6 34,0 88,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504898 14 X 0,34 (AWG 22) 7,8 47,6 108,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504899 18 X 0,34 (AWG 22) 8,8 61,2 136,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
1504900 25 X 0,34 (AWG 22) 10,6 88,0 195,0 grey V0: KAWEFLEX 6310 SK-PVC UL/CSA
