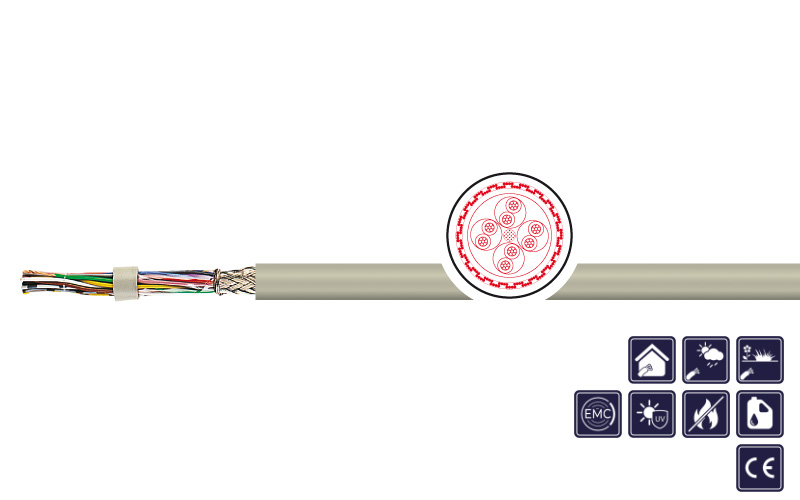

Use of cable

data transmission cable, control and connecting cable especially for cabling with high data transfer rates up to 10 Mb/s, for lossless data and signal transmission. For fixed laying and flexible applications with undefined cable routing and without tensile stress. Suitable for use in dry and humid rooms. Outdoor use only with UV-protection, no laying underground*.

Special features

  • twisted pairs
  • largely resistant to acids, bases and specified types of oil
  • LABS-/silicone-free (during production)
  • recommended for EMC-applications
  • suitable for maxi-termi-point applications by 7wire conductors <1 mm²

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • *: DATEX-CYv + UV LI2YCYv (TP) for indoor and outdoor use as well as laying directly underground
  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.
Conductor material: Bare copper strand
Conductor class: 7 wired
Core insulation: PE
Core identification: Acc. to DIN 47100 different colours
Stranding: Pairs stranded in layers
Shield3: Copper braid tinned; coverage approx. 85%
Outer sheath: PVC
Sheath colour: Grey, RAL 7032 (CY) and black, RAL 9005 (CYv)
Rated voltage: 250 V
Testing voltage: Core/core: 2 kV; core/shield: 1 kV
Conductor resistance: Loop: 0,22 mm² max. 186 Ω / km; 0,34 mm² max. 115 Ω / km; 0,50 mm² max. 78,4 Ω / km
Insulation resistance: Min 5 GΩ x km
Current-carrying-capacity: Acc. to DIN VDE, s. Techn. Guidelines
Capacity: Max. 60 nF/km (from 4 pairs)
Min. bending radius fixed: 10 x d
Min. bending radius moved: 15 x d
Operat. temp. fixed min/max: -30 °C / +80 °C
Operat. temp. moved min/max: -5 °C / +70 °C
Burning behavior: Flame-retardant acc. to IEC 60332-1-2
Standard: Similar to DIN VDE 0812

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
0503931 2 X 2 X 0,22 7,0 20,0 41,0 grey V1: DATEX-CY LI2YCY (TP)
0503652 3 X 2 X 0,22 7,1 26,0 61,0 grey V1: DATEX-CY LI2YCY (TP)
0503932 4 X 2 X 0,22 7,3 31,0 76,0 grey V1: DATEX-CY LI2YCY (TP)
0503933 8 X 2 X 0,22 9,1 54,0 118,0 grey V1: DATEX-CY LI2YCY (TP)
0503934 10 X 2 X 0,22 10,4 65,0 149,0 grey V1: DATEX-CY LI2YCY (TP)
0503935 1 X 2 X 0,34 5,8 20,0 40,0 grey V1: DATEX-CY LI2YCY (TP)
0503936 2 X 2 X 0,34 8,3 29,0 62,0 grey V1: DATEX-CY LI2YCY (TP)
0502403 3 X 2 X 0,34 8,4 38,0 72,0 grey V1: DATEX-CY LI2YCY (TP)
0502461 4 X 2 X 0,34 8,7 47,0 87,0 grey V1: DATEX-CY LI2YCY (TP)
0506844 8 X 2 X 0,34 11,0 78,0 150,0 grey V1: DATEX-CY LI2YCY (TP)
0503937 10 X 2 X 0,34 13,0 113,0 186,0 grey V1: DATEX-CY LI2YCY (TP)
0506318 1 X 2 X 0,5 6,3 28,0 56,0 grey V1: DATEX-CY LI2YCY (TP)
0506342 2 X 2 X 0,5 7,5 41,9 80,0 grey V1: DATEX-CY LI2YCY (TP)
1501810 3 X 2 X 0,5 9,3 60,0 98,0 grey V1: DATEX-CY LI2YCY (TP)
0501839 4 X 2 X 0,5 9,6 79,0 119,0 grey V1: DATEX-CY LI2YCY (TP)
0506378 8 X 2 X 0,5 12,7 106,0 213,0 grey V1: DATEX-CY LI2YCY (TP)
0503938 10 X 2 X 0,5 14,8 148,0 258,0 grey V1: DATEX-CY LI2YCY (TP)
0503939 2 X 2 X 0,22 8,6 20,0 46,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0503669 3 X 2 X 0,22 8,7 26,0 67,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0503940 4 X 2 X 0,22 8,9 31,0 83,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0502462 8 X 2 X 0,22 10,7 54,0 129,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0503941 10 X 2 X 0,22 12,0 65,0 164,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0503942 1 X 2 X 0,34 7,4 20,0 44,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
2002128 2 X 2 X 0,34 9,9 29,0 68,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0502309 3 X 2 X 0,34 10,0 38,0 79,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0502635 4 X 2 X 0,34 10,3 47,0 95,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0506501 8 X 2 X 0,34 12,6 78,0 165,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0503943 10 X 2 X 0,34 14,2 113,0 204,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0507230 1 X 2 X 0,5 7,9 28,0 61,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0506355 2 X 2 X 0,5 9,8 41,9 93,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0502460 3 X 2 X 0,5 10,9 60,0 109,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0503321 4 X 2 X 0,5 11,4 79,0 178,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0503122 8 X 2 X 0,5 13,9 147,0 234,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0503245 10 X 2 X 0,5 16,0 161,0 284,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0507294 4 X 2 X 0,75 11,7 96,0 179,0 black V2: DATEX-CYv+UV LI2YCYv (TP)
0507523 2 X 2 X 1 10,6 72,0 163,7 black V2: DATEX-CYv+UV LI2YCYv (TP)
