Use of cable

Instrumentationcable for optimal, lossless transmission of analogous and digital signals in measurement and process control technology. Suitable for intrinsically safe systems zone 1 and zone 2 group II classified areas acc. IEC 60079-14. Suitable for dry and humid rooms as well as outdoor use and laying underground. When laying in the ground the local building regulations have to be observed

Special features

  • more steady at higher frequencies and temperatures (+90°C) by XLPE core insulation (cross-linked PE)
  • high crosstalk and low cable attenuation
  • single element & overall shield
  • largely resistant to acids, bases and usual oils
  • Oil resitance: ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3
  • robust version with strenghthened outer sheath
  • suitable for intrinsically safe systems zone 1+2 group II acc. IEC 60079-14
  • Sunlight resitance: UL 1581 Section 1200
  • flame-retardant acc. IEC 60332-1-2 and IEC 60332-3-24 (Cat. C)

Remarks

  • conform to RoHS; conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE

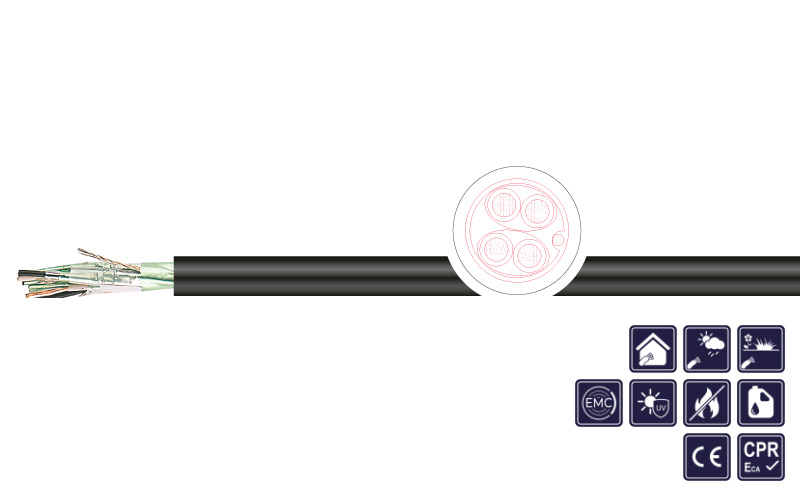

  • also available without strengthened outer sheath as RE-2X(St)Y-fl PIMF
  • we are pleased to produce special versions e.g. fire-resistant (Mica), halogen-free, oil- and chemical-resistant (lead sheath or GuardSheath - unleaded), BS 5308, MESC etc. >> also available as compensation cable > INDUTHERM <<
Conductor material: Bare copper strand
Conductor class: 7-wired construction acc. to IEC 60228 class 2
Core insulation: XLPE (cross-linked polyethylene)
Core identification: Pairs: single-coloured with numerals: core A black, core B: white; triple: core A: white, core B: red, core C: black, core A and C with numerals
Stranding: Pairs stranded in layers
Shield: Pairs in metal foil (PiMf) with subjacent tinned drain wire 0.6mm
Shield3: Plastic clad aluminium foil (24 μm) with subjacent tinned drain wire 0.5mm² (7x0.30 mm)
Outer sheath: PVC
Sheath colour: Black or blue RAL 5015 for intrinsically safe systems
Rated voltage: 300 V
Testing voltage: 1,5 kV
Conductor resistance: 0.5mm²: max.36.7Ω/km; 0.75mm²: max.25.0Ω/km; 1.3mm²: max.14.2Ω/km
Insulation resistance: Min. 5 GΩ x km
Current-carrying-capacity: Acc. to DIN VDE, s. Techn. Guidelines
Capacity: Max.115 nF/km
Inductivity: Ca. 1 mH/km
Coupling: Capacitive coupling: max. 500pF/500 m
Min. bending radius fixed: 7.5 x d
Operat. temp. fixed min/max: -40°C / +70°C
Operat. temp. moved min/max: -5°C / +50°C
Burning behavior: Self-extinguishing and flame-retardant acc. to IEC 60332-1-2 and IEC 60332-3-24 (Cat. C)
Resistant to oil: ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3
Standard: EN 50288-7

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
2001238 2 X 2 X 0,5 10,0 33,0 127,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001239 4 X 2 X 0,5 11,1 62,0 167,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001242 8 X 2 X 0,5 13,9 119,0 265,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001243 12 X 2 X 0,5 16,1 176,0 350,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001246 16 X 2 X 0,5 18,0 233,0 439,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001463 24 X 2 X 0,5 21,3 348,0 608,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000303 2 X 2 X 0,75 10,8 43,0 145,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000311 4 X 2 X 0,75 12,1 82,0 196,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000316 8 X 2 X 0,75 15,2 160,0 318,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000321 12 X 2 X 0,75 17,8 237,0 426,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000331 16 X 2 X 0,75 19,8 315,0 538,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000377 24 X 2 X 0,75 23,7 470,0 754,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001247 2 X 2 X 1 11,6 54,0 165,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001250 4 X 2 X 1 13,0 103,0 228,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001252 8 X 2 X 1 16,5 202,0 376,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001254 12 X 2 X 1 19,3 301,0 512,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001255 16 X 2 X 1 21,6 400,0 648,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001258 24 X 2 X 1 26,1 598,0 918,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000307 2 X 2 X 1,3 12,5 68,0 189,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000312 4 X 2 X 1,3 14,1 124,0 268,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000318 8 X 2 X 1,3 18,1 239,0 452,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000327 12 X 2 X 1,3 21,2 353,0 616,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000336 16 X 2 X 1,3 24,1 468,0 788,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2000385 24 X 2 X 1,3 28,9 697,0 1.120,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001503 8 X 3 X 0,75 17,6 223,0 389,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001504 12 X 3 X 0,75 20,7 333,0 533,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001505 16 X 3 X 0,75 23,3 444,0 681,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001506 24 X 3 X 0,75 28,1 617,0 955,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001517 2 X 3 X 1,3 13,4 84,0 228,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001490 12 X 3 X 1,3 25,5 517,0 855,0 black V1: INDUCOM RE-2X(ST)Yv-FL PiMf - schwarz / black
2001237 2 X 2 X 0,5 10,0 33,0 127,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001240 4 X 2 X 0,5 11,1 62,0 167,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001241 8 X 2 X 0,5 13,9 119,0 265,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001244 12 X 2 X 0,5 16,1 176,0 350,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001245 16 X 2 X 0,5 18,0 233,0 439,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001464 24 X 2 X 0,5 21,3 348,0 608,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000304 2 X 2 X 0,75 10,8 43,0 145,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000308 4 X 2 X 0,75 12,1 82,0 196,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000315 8 X 2 X 0,75 15,2 160,0 318,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000322 12 X 2 X 0,75 17,8 237,0 426,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000329 16 X 2 X 0,75 19,8 315,0 538,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000379 24 X 2 X 0,75 23,7 470,0 754,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001248 2 X 2 X 1 11,6 54,0 165,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001249 4 X 2 X 1 13,0 103,0 228,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001251 8 X 2 X 1 16,5 202,0 376,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001253 12 X 2 X 1 19,3 301,0 512,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001256 16 X 2 X 1 21,6 400,0 648,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2001257 24 X 2 X 1 26,1 598,0 918,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000306 2 X 2 X 1,3 12,5 68,0 189,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000313 4 X 2 X 1,3 14,1 124,0 268,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2003448 6 X 2 X 1,3 17,3 178,0 330,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000317 8 X 2 X 1,3 18,1 239,0 452,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000328 12 X 2 X 1,3 21,2 353,0 616,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000376 16 X 2 X 1,3 24,1 468,0 788,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2000382 24 X 2 X 1,3 28,9 697,0 1.120,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
2007268 8 X 3 X 1 19,0 280,0 490,0 blue V2: INDUCOM RE-2X(ST)Yv-FL PiMf - blau / blue
