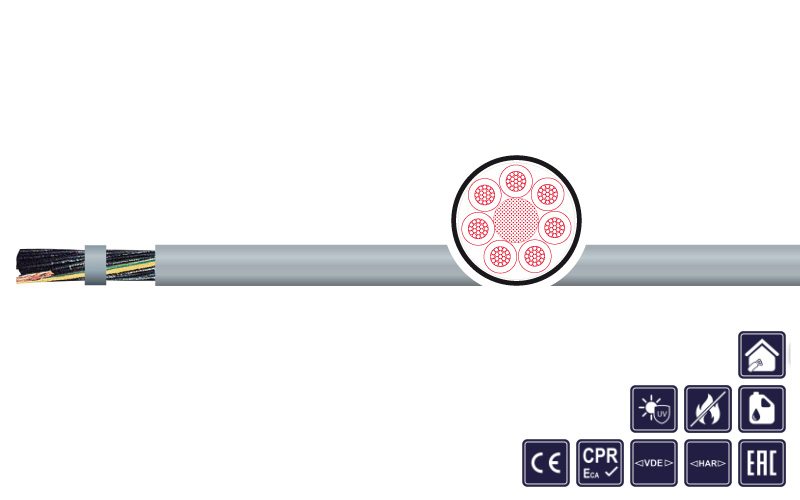

Use of cable

power, control and connecting cable in electrical facilities, for fixed laying and casually movement without tensile stress and without defined cable routing. Suitable for use in dry, humid and wet rooms (also water-oil mixture). Outdoor use only with UV-protection, no laying underground.

Special features

  • increased resistance to oil by special PVC outer sheath, largely resistant to acids and bases acc. to EN 50363-4-1
  • HAR-approval for Europe

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • LABS-/silicone-free (during production)
  • special versions, other dimensions, core and jacket colours according to your specifications on request
Conductor material: Bare copper strand
Conductor class: Acc. to IEC 60228 cl. 5
Core insulation: PVC
Core identification: Acc. to DIN VDE 0293 black cores with white numerals with GNYE from 3 cores
Stranding: Stranded in layers
Outer sheath: PVC
Sheath colour: Grey, RAL 7001
Rated voltage: Uo/U: 300/500 V
Testing voltage: 3 kV
Conductor resistance: Acc. to IEC 60228 cl. 5
Insulation resistance: Min. 20 MΩ x km
Current-carrying-capacity: Acc. to. DIN VDE, see technical Guidelines
Min. bending radius fixed: 4 x d
Min. bending radius moved: 12,5 x d
Operat. temp. fixed min/max: -40 °C / +70 °C
Operat. temp. moved min/max: -5 °C / +70 °C
Temp. at conductor: +70 °C in operation; +150 °C in case of short-circuit
Burning behavior: Self-extinguishing & flame-retardant acc.to IEC 60332-1
Standard: Standard EN 50525-2-51 / VDE 0285-525-2-51
Approvals: HAR

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
1003436 2 X 0,5 5,2 - 6,6 9,6 46,0 grey V0: H05VV5-F
1001561 3 G 0,5 5,5 - 7,0 14,4 53,0 grey V0: H05VV5-F
1000142 4 G 0,5 6,2 - 7,9 19,2 65,0 grey V0: H05VV5-F
1001623 5 G 0,5 6,8 - 8,6 24,0 80,0 grey V0: H05VV5-F
1000163 7 G 0,5 8,3 - 10,4 33,6 116,0 grey V0: H05VV5-F
1000101 12 G 0,5 10,4 - 12,9 57,6 170,0 grey V0: H05VV5-F
1000108 18 G 0,5 12,3 - 15,3 86,4 248,0 grey V0: H05VV5-F
1003437 19 G 0,5 13,0 91,2 231,0 grey V0: H05VV5-F
1003438 25 G 0,5 14,8 - 18,3 120,0 353,0 grey V0: H05VV5-F
1003439 27 G 0,5 15,1 - 18,6 130,0 399,0 grey V0: H05VV5-F
1002780 34 G 0,5 17,2 - 21,2 163,0 482,0 grey V0: H05VV5-F
1002731 41 G 0,5 18,8 - 23,1 197,0 588,0 grey V0: H05VV5-F
1002818 2 X 0,75 5,7 - 7,2 14,4 52,0 grey V0: H05VV5-F
1000133 3 G 0,75 6,0 - 7,6 21,6 64,0 grey V0: H05VV5-F
1000143 4 G 0,75 6,6 - 8,3 28,8 78,0 grey V0: H05VV5-F
1000153 5 G 0,75 7,4 - 9,3 36,0 98,0 grey V0: H05VV5-F
1000164 7 G 0,75 9,0 - 11,3 50,4 146,0 grey V0: H05VV5-F
1000102 12 G 0,75 11,0 - 13,7 86,4 212,0 grey V0: H05VV5-F
1000109 18 G 0,75 13,2 - 16,4 130,0 311,0 grey V0: H05VV5-F
1002819 19 G 0,75 14,2 137,0 369,0 grey V0: H05VV5-F
1000118 25 G 0,75 15,8 - 19,5 180,0 427,0 grey V0: H05VV5-F
1000122 27 G 0,75 16,2 - 19,9 194,0 462,0 grey V0: H05VV5-F
1000127 34 G 0,75 18,4 - 22,6 245,0 588,0 grey V0: H05VV5-F
1000138 41 G 0,75 20,1 - 24,7 295,0 711,0 grey V0: H05VV5-F
1001625 50 G 0,75 22,1 - 27,0 360,0 859,0 grey V0: H05VV5-F
1003207 61 G 0,75 23,6 - 28,9 439,0 1.030,0 grey V0: H05VV5-F
1003440 65 G 0,75 25,8 - 31,7 468,0 1.071,0 grey V0: H05VV5-F
1002782 2 X 1 5,9 - 7,5 19,2 63,0 grey V0: H05VV5-F
1000134 3 G 1 6,3 - 8,0 28,8 77,0 grey V0: H05VV5-F
1000144 4 G 1 6,9 - 8,7 38,4 94,0 grey V0: H05VV5-F
1000154 5 G 1 7,8 - 9,8 48,0 120,0 grey V0: H05VV5-F
1000165 7 G 1 9,5 - 11,8 67,2 173,0 grey V0: H05VV5-F
1000103 12 G 1 11,8 - 14,6 115,0 258,0 grey V0: H05VV5-F
1000110 18 G 1 14,0 - 17,2 173,0 370,0 grey V0: H05VV5-F
1002820 19 G 1 14,3 - 17,6 182,0 404,0 grey V0: H05VV5-F
1000119 25 G 1 16,8 - 20,7 240,0 518,0 grey V0: H05VV5-F
1000123 27 G 1 17,0 - 21,0 259,0 558,0 grey V0: H05VV5-F
1000128 34 G 1 19,2 - 23,6 326,0 708,0 grey V0: H05VV5-F
1000130 36 G 1 19,4 - 23,8 346,0 730,0 grey V0: H05VV5-F
1003007 37 G 1 20,5 - 21,3 355,0 763,0 grey V0: H05VV5-F
1000139 41 G 1 21,0 - 26,2 392,0 846,0 grey V0: H05VV5-F
1003066 48 G 1 23,9 461,0 970,0 grey V0: H05VV5-F
1000149 50 G 1 22,9 - 28,0 480,0 1.032,0 grey V0: H05VV5-F
1000161 61 G 1 25,1 - 30,7 586,0 1.265,0 grey V0: H05VV5-F
1003441 65 G 1 26,5 - 32,7 624,0 1.315,0 grey V0: H05VV5-F
1002869 2 X 1,5 6,8 - 8,6 28,8 84,0 grey V0: H05VV5-F
1000135 3 G 1,5 7,4 - 9,4 43,2 106,0 grey V0: H05VV5-F
1000145 4 G 1,5 8,2 - 10,2 57,6 131,0 grey V0: H05VV5-F
1000155 5 G 1,5 9,1 - 11,4 72,0 165,0 grey V0: H05VV5-F
1000166 7 G 1,5 11,3 - 14,1 101,0 247,0 grey V0: H05VV5-F
1000104 12 G 1,5 13,8 - 17,0 173,0 362,0 grey V0: H05VV5-F
1000111 18 G 1,5 16,5 - 20,3 259,0 530,0 grey V0: H05VV5-F
1000114 19 G 1,5 16,2 - 20,0 274,0 570,0 grey V0: H05VV5-F
1000120 25 G 1,5 19,8 - 24,3 360,0 724,0 grey V0: H05VV5-F
1000124 27 G 1,5 20,3 - 24,9 389,0 792,0 grey V0: H05VV5-F
1003442 32 G 1,5 21,4 - 26,4 461,0 820,0 grey V0: H05VV5-F
1000129 34 G 1,5 23,1 - 28,2 490,0 1.018,0 grey V0: H05VV5-F
1000131 36 G 1,5 23,0 - 28,2 518,0 940,0 grey V0: H05VV5-F
1003074 37 G 1,5 23,0 - 28,2 533,0 920,0 grey V0: H05VV5-F
1000140 41 G 1,5 25,2 - 30,9 590,0 1.272,0 grey V0: H05VV5-F
1000150 50 G 1,5 27,7 - 34,1 720,0 1.533,0 grey V0: H05VV5-F
1001590 61 G 1,5 29,5 - 35,9 878,0 1.889,0 grey V0: H05VV5-F
1003443 2 X 2,5 8,4 - 10,6 48,0 123,0 grey V0: H05VV5-F
1000136 3 G 2,5 9,2 - 11,4 72,0 155,0 grey V0: H05VV5-F
1000146 4 G 2,5 10,1 - 12,5 96,0 197,0 grey V0: H05VV5-F
1000156 5 G 2,5 11,2 - 13,9 120,0 242,0 grey V0: H05VV5-F
1000167 7 G 2,5 13,6 - 16,8 168,0 365,0 grey V0: H05VV5-F
1000105 12 G 2,5 16,8 - 20,6 288,0 541,0 grey V0: H05VV5-F
1000106 14 G 2,5 17,5 - 22,1 336,0 610,0 grey V0: H05VV5-F
1000112 18 G 2,5 20,2 - 24,8 432,0 798,0 grey V0: H05VV5-F
1000121 25 G 2,5 24,2 - 29,6 600,0 1.103,0 grey V0: H05VV5-F
1000125 27 G 2,5 24,7 - 30,2 648,0 1.203,0 grey V0: H05VV5-F
1001197 34 G 2,5 28,1 - 34,3 816,0 1.571,0 grey V0: H05VV5-F
1003444 41 G 2,5 30,3 - 36,9 984,0 1.893,0 grey V0: H05VV5-F
1003445 50 G 2,5 33,8 - 41,2 1.200,0 2.252,0 grey V0: H05VV5-F
1000162 61 G 2,5 35,0 - 42,9 1.464,0 2.777,0 grey V0: H05VV5-F
