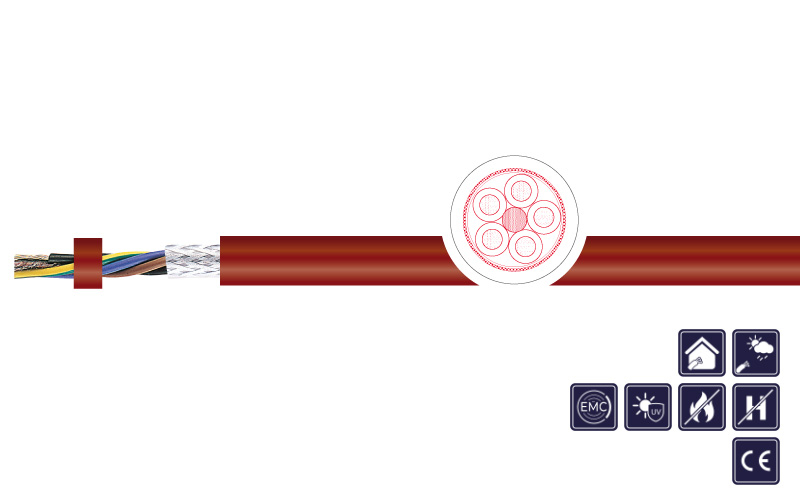

Use of cable

heat and coldness resistant power, control and connecting cable in electrical facilities, for lossless data and signal transmission, for fixed laying and flexible applications without tensile stress and without defined cable routing. Suitable for use in dry, humid and wet rooms and outdoor use, no laying underground.

Special features

  • largely resistant to acids, bases and specified types of oil
  • no flame conduction in case of fire, insulation integrity and low smoke density
  • resistant to ozone and humidty, weather-proofed
  • recommended for EMC-applications
  • above +100 °C and with exclusion of air, the mechanical properties of silicone cables will be reduced early, adequate ventilation should be ensured

Remarks

  • conform to RoHS
  • conform to 2014/35/EU-Guideline ("Low-Voltage Directive") CE
  • SIHF-SI+C: with inner sheath
  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.
Conductor material: Copper strand tinned
Conductor class: Acc. to IEC 60228 cl. 5
Core insulation: Silicone
Core identification: Up to 5 cores acc. to DIN VDE 0293-308 coloured cores; from 6 cores black cores with white numerals with or without GNYE
Stranding: Stranded in layers
Inner sheath material: SIHF-SI+C: silicone
Inner sheath colour: Redbrown
Shield3: Copper braid tinned; coverage appr. 85%
Outer sheath: Silicone
Sheath colour: Redbrown
Rated voltage: Uo/U: 300/500 V
Testing voltage: 2 kV; core/shield: 1 kV
Conductor resistance: At +20 °C acc. to IEC 60228 cl. 5
Insulation resistance: Min. 2,0 GΩ x km
Current-carrying-capacity: Acc. to DIN VDE, see Technical Guidelines
Min. bending radius fixed: 5 x d
Min. bending radius moved: 12 x d
Operat. temp. fixed min/max: -60 °C / +180 °C; short-time: +200 °C
Temp. at conductor: +180 °C
Halogen free: Halogen-free acc. to IEC 60754-1
Corrodibility: Acc. to IEC 60754-2
Burning behavior: Self-extinguishing and flame-retardant acc. to IEC 60332-1-2
Standard: Similar to EN 50525-2-83

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
2500005 2 X 0,5 6,6 25,4 58,0 redbrown V1: SIHF+C
2500007 3 G 0,5 6,9 30,6 69,0 redbrown V1: SIHF+C
2500008 4 G 0,5 7,7 48,1 97,0 redbrown V1: SIHF+C
2500012 5 G 0,5 8,3 55,8 109,0 redbrown V1: SIHF+C
2501357 7 G 0,5 8,9 70,9 137,0 redbrown V1: SIHF+C
2500019 10 G 0,5 10,8 91,4 180,0 redbrown V1: SIHF+C
2501355 12 G 0,5 11,5 107,7 202,0 redbrown V1: SIHF+C
2501361 16 G 0,5 12,9 132,0 252,0 redbrown V1: SIHF+C
2501356 18 G 0,5 13,5 144,3 279,0 redbrown V1: SIHF+C
2500668 2 X 0,75 7,4 30,9 71,0 redbrown V1: SIHF+C
2501332 3 G 0,75 7,8 50,5 98,0 redbrown V1: SIHF+C
2501231 4 G 0,75 8,6 57,7 114,0 redbrown V1: SIHF+C
2500022 5 G 0,75 9,3 73,6 136,0 redbrown V1: SIHF+C
2501345 7 G 0,75 10,0 88,7 164,0 redbrown V1: SIHF+C
2500037 10 G 0,75 11,9 127,0 224,0 redbrown V1: SIHF+C
2501329 12 G 0,75 13,0 142,0 261,0 redbrown V1: SIHF+C
2500040 16 G 0,75 14,5 181,8 317,0 redbrown V1: SIHF+C
2500049 18 G 0,75 15,4 197,2 353,0 redbrown V1: SIHF+C
2501360 2 X 1 7,8 47,7 78,0 redbrown V1: SIHF+C
2501359 3 G 1 8,2 58,0 107,0 redbrown V1: SIHF+C
2501333 4 G 1 9,3 74,6 128,0 redbrown V1: SIHF+C
2500212 5 G 1 10,0 85,8 153,0 redbrown V1: SIHF+C
2500214 7 G 1 10,7 107,9 186,0 redbrown V1: SIHF+C
2500258 10 G 1 12,3 151,9 252,0 redbrown V1: SIHF+C
2500259 12 G 1 13,4 171,4 293,0 redbrown V1: SIHF+C
2500268 16 G 1 15,0 218,7 367,0 redbrown V1: SIHF+C
2500269 18 G 1 15,9 241,4 401,0 redbrown V1: SIHF+C
2500625 2 X 1,5 8,8 60,9 107,0 redbrown V1: SIHF+C
2500053 3 G 1,5 9,2 80,6 129,0 redbrown V1: SIHF+C
2500060 4 G 1,5 10,0 95,7 160,0 redbrown V1: SIHF+C
2500061 5 G 1,5 10,8 115,4 184,0 redbrown V1: SIHF+C
2500171 7 G 1,5 11,6 151,3 235,0 redbrown V1: SIHF+C
2500172 10 G 1,5 13,8 211,5 320,0 redbrown V1: SIHF+C
2500173 12 G 1,5 14,8 241,0 365,0 redbrown V1: SIHF+C
2500178 16 G 1,5 17,0 301,4 426,0 redbrown V1: SIHF+C
2500190 18 G 1,5 17,8 362,8 515,0 redbrown V1: SIHF+C
2500204 2 X 2,5 10,0 93,0 143,0 redbrown V1: SIHF+C
2500213 3 G 2,5 10,5 127,0 178,0 redbrown V1: SIHF+C
2500215 4 G 2,5 11,4 146,4 221,0 redbrown V1: SIHF+C
2500232 5 G 2,5 12,4 175,4 265,0 redbrown V1: SIHF+C
2500257 7 G 2,5 13,4 225,5 334,0 redbrown V1: SIHF+C
2503235 4 G 4 13,4 215,0 325,0 redbrown V1: SIHF+C
2503236 5 G 4 14,9 260,0 389,0 redbrown V1: SIHF+C
2503237 4 G 6 17,2 306,0 482,0 redbrown V1: SIHF+C
2503238 5 G 6 18,7 370,0 580,0 redbrown V1: SIHF+C
2503201 4 G 10 19,8 470,8 648,0 redbrown V1: SIHF+C
2503195 4 G 25 26,6 1.131,0 1.358,0 redbrown V1: SIHF+C
2503221 2 X 0,5 8,3 58,0 101,0 redbrown V2: SIHF-SI+C
2503222 3 G 0,5 8,7 63,0 114,0 redbrown V2: SIHF-SI+C
2500699 4 G 0,5 9,3 67,0 131,0 redbrown V2: SIHF-SI+C
2503153 5 G 0,5 9,9 83,0 153,0 redbrown V2: SIHF-SI+C
2500299 7 G 0,5 11,2 95,0 173,0 redbrown V2: SIHF-SI+C
2503148 10 G 0,5 13,1 126,0 242,0 redbrown V2: SIHF-SI+C
2501368 12 G 0,5 13,5 136,0 263,0 redbrown V2: SIHF-SI+C
2503219 2 X 0,75 9,2 63,0 132,0 redbrown V2: SIHF-SI+C
2501343 3 G 0,75 9,6 70,0 136,0 redbrown V2: SIHF-SI+C
2503241 4 G 0,75 10,7 88,0 180,0 redbrown V2: SIHF-SI+C
2500703 5 G 0,75 11,6 76,0 123,0 redbrown V2: SIHF-SI+C
2503223 7 G 0,75 12,3 115,0 244,0 redbrown V2: SIHF-SI+C
2503024 12 G 0,75 15,2 183,0 333,0 redbrown V2: SIHF-SI+C
2503224 18 G 0,75 18,0 285,0 494,0 redbrown V2: SIHF-SI+C
2503239 2 X 1 9,6 68,0 145,0 redbrown V2: SIHF-SI+C
2503240 3 G 1 10,0 88,0 160,0 redbrown V2: SIHF-SI+C
2501344 4 G 1 11,4 98,0 173,0 redbrown V2: SIHF-SI+C
2503020 5 G 1 12,3 110,0 202,0 redbrown V2: SIHF-SI+C
2500857 7 G 1 13,0 143,0 278,0 redbrown V2: SIHF-SI+C
2501369 12 G 1 16,0 212,0 371,0 redbrown V2: SIHF-SI+C
2503225 18 G 1 18,5 301,0 558,0 redbrown V2: SIHF-SI+C
2503226 2 X 1,5 11,1 90,0 192,0 redbrown V2: SIHF-SI+C
2500642 3 G 1,5 11,5 105,0 162,0 redbrown V2: SIHF-SI+C
2500697 4 G 1,5 12,3 133,0 235,0 redbrown V2: SIHF-SI+C
2500643 5 G 1,5 13,1 150,0 281,0 redbrown V2: SIHF-SI+C
2500644 7 G 1,5 13,9 195,0 345,0 redbrown V2: SIHF-SI+C
2503220 12 G 1,5 17,6 301,0 534,0 redbrown V2: SIHF-SI+C
2503227 18 G 1,5 21,3 398,0 775,0 redbrown V2: SIHF-SI+C
2503228 2 X 2,5 12,3 125,0 238,0 redbrown V2: SIHF-SI+C
2503229 3 G 2,5 13,2 150,0 289,0 redbrown V2: SIHF-SI+C
2500724 4 G 2,5 14,1 190,0 340,0 redbrown V2: SIHF-SI+C
2502656 5 G 2,5 15,1 217,0 394,0 redbrown V2: SIHF-SI+C
2503230 7 G 2,5 16,2 270,0 471,0 redbrown V2: SIHF-SI+C
2503231 4 G 4 16,4 298,0 466,0 redbrown V2: SIHF-SI+C
2503232 5 G 4 17,8 379,0 557,0 redbrown V2: SIHF-SI+C
2503208 4 G 6 18,5 451,0 614,0 redbrown V2: SIHF-SI+C
2503233 5 G 6 20,5 569,0 749,0 redbrown V2: SIHF-SI+C
2500725 4 G 10 24,1 763,0 1.294,0 redbrown V2: SIHF-SI+C
2500870 4 G 16 26,2 1.182,0 1.988,0 redbrown V2: SIHF-SI+C
2503234 4 G 25 31,7 1.289,0 1.966,0 redbrown V2: SIHF-SI+C
2503022 4 G 35 33,8 1.584,0 4.173,0 redbrown V2: SIHF-SI+C
