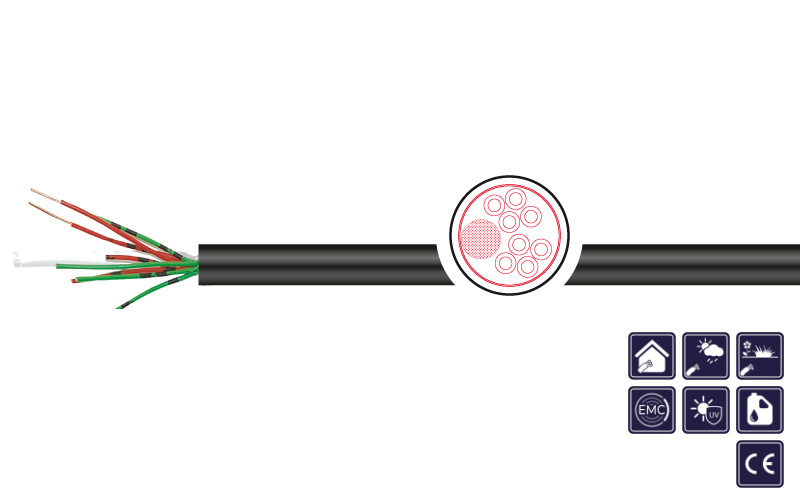

Use of cable

outdoor telephone cable for railway station telecommunication, in business and industrial facilities, in telecommunication and IT-systems for lossless transmission of datas and signals. Suitable for fixed laying in dry and humid rooms, on-wall and in-wall, outdoor use and laying underground.

Special features

  • shielded by plastic coated aluminium tape
  • quads stranded in bundles (St III Bd) with PE-outer sheath in layers
  • largely resistant to acids, bases, saline solution, water, alcohol, oil and petrol
  • free from lacquer damaging substances and silicone (during production)
  • A-2Y(L)2Y St III Bd: radially watertight, A-2YF(L)2Y St III Bd: radially & longitudinally watertight
  • UV-resistant outer sheath

Remarks

  • conform to RoHS
  • conform to 2006/95/EC-Guideline CE.
  • We are pleased to produce special versions, other dimensions, core and jacket colours on request.
Conductor material: Copper conductor blank
Conductor class: Conductor-Ø 0,6 mm (0,28 mm²), conductor-Ø 0,8 mm (0,5 mm²)
Core insulation: PE
Core identification: Acc. to VDE 0816: basic colours with black printed rings
Stranding: Cores stranded to star-quads, bundles stranded in layers; A-2YF(L)2Y St III Bd: hollow spaces of cable strand filled with jelly filling
Shield3: Double-sided plastic coated aluminium tape
Outer sheath: PE
Sheath colour: Black
Rated voltage: 225 V
Testing voltage: Core/core: 500 V; core/shield: 2 kV
Conductor resistance: Loop: 0,6 max. 130 Ω / km ; 0,8 max 73,2 Ω / km
Insulation resistance: Min. 5 GΩ x km
Current-carrying-capacity: Acc. to DIN VDE, s. Techn. Guidelines
Capacity: Max. 52 nF/km
Min. bending radius fixed: 7,5 x d
Min. bending radius moved: 10 x d
Operat. temp. fixed min/max: +70 °C
Operat. temp. moved min/max: -20 °C / +50 °C
Standard: Acc. to DIN VDE 0816

Table of items

Product No.
Dimension
[n x mm²]
Outer-Ø
[mm]
Cu-Index
[kg/km]
Weight
[kg/1.000]
Sheath colour
Variant
2000580 2 X 2 X 0,6 10,5 11,0 80,0 black V1: A-2Y(L)2Y ST III BD
2000029 4 X 2 X 0,6 11,0 23,0 125,0 black V1: A-2Y(L)2Y ST III BD
2002088 6 X 2 X 0,6 11,5 34,0 130,0 black V1: A-2Y(L)2Y ST III BD
2002247 10 X 2 X 0,6 13,0 57,0 165,0 black V1: A-2Y(L)2Y ST III BD
2002248 20 X 2 X 0,6 16,0 113,0 265,0 black V1: A-2Y(L)2Y ST III BD
2000024 30 X 2 X 0,6 18,0 170,0 355,0 black V1: A-2Y(L)2Y ST III BD
2000027 40 X 2 X 0,6 19,5 226,0 440,0 black V1: A-2Y(L)2Y ST III BD
2000031 50 X 2 X 0,6 21,0 283,0 525,0 black V1: A-2Y(L)2Y ST III BD
2002978 70 X 2 X 0,6 23,5 396,0 705,0 black V1: A-2Y(L)2Y ST III BD
2002979 100 X 2 X 0,6 27,0 565,0 950,0 black V1: A-2Y(L)2Y ST III BD
2002980 150 X 2 X 0,6 32,5 848,0 1.345,0 black V1: A-2Y(L)2Y ST III BD
2002981 200 X 2 X 0,6 36,5 1.131,0 1.755,0 black V1: A-2Y(L)2Y ST III BD
2002982 250 X 2 X 0,6 39,5 1.414,0 2.140,0 black V1: A-2Y(L)2Y ST III BD
2002983 300 X 2 X 0,6 42,5 1.696,0 2.525,0 black V1: A-2Y(L)2Y ST III BD
2002984 350 X 2 X 0,6 47,5 1.979,0 2.950,0 black V1: A-2Y(L)2Y ST III BD
2002985 400 X 2 X 0,6 50,5 2.262,0 3.340,0 black V1: A-2Y(L)2Y ST III BD
2002986 500 X 2 X 0,6 53,5 2.827,0 4.090,0 black V1: A-2Y(L)2Y ST III BD
2000023 2 X 2 X 0,8 12,5 20,0 100,0 black V1: A-2Y(L)2Y ST III BD
2000030 4 X 2 X 0,8 13,0 40,0 160,0 black V1: A-2Y(L)2Y ST III BD
2000360 6 X 2 X 0,8 13,5 60,0 175,0 black V1: A-2Y(L)2Y ST III BD
2000928 10 X 2 X 0,8 15,0 101,0 235,0 black V1: A-2Y(L)2Y ST III BD
2002987 14 X 2 X 0,8 16,5 141,0 296,0 black V1: A-2Y(L)2Y ST III BD
2501150 20 X 2 X 0,8 18,0 201,0 390,0 black V1: A-2Y(L)2Y ST III BD
2000025 30 X 2 X 0,8 21,0 302,0 540,0 black V1: A-2Y(L)2Y ST III BD
2000028 40 X 2 X 0,8 23,5 402,0 680,0 black V1: A-2Y(L)2Y ST III BD
2000032 50 X 2 X 0,8 25,0 503,0 835,0 black V1: A-2Y(L)2Y ST III BD
2002988 60 X 2 X 0,8 27,0 603,0 965,0 black V1: A-2Y(L)2Y ST III BD
2002249 70 X 2 X 0,8 28,5 704,0 1.110,0 black V1: A-2Y(L)2Y ST III BD
2002989 80 X 2 X 0,8 29,5 804,0 1.250,0 black V1: A-2Y(L)2Y ST III BD
2002170 100 X 2 X 0,8 32,5 1.005,0 1.515,0 black V1: A-2Y(L)2Y ST III BD
2002990 150 X 2 X 0,8 40,0 1.508,0 2.205,0 black V1: A-2Y(L)2Y ST III BD
2002991 200 X 2 X 0,8 43,5 2.010,0 2.920,0 black V1: A-2Y(L)2Y ST III BD
2002992 300 X 2 X 0,8 54,6 3.016,0 4.230,0 black V1: A-2Y(L)2Y ST III BD
2003228 2 X 2 X 0,6 8,0 11,0 78,0 black V2: A-2YF(L)2Y ST III BD
2003334 4 X 2 X 0,6 11,0 23,0 125,0 black V2: A-2YF(L)2Y ST III BD
2000708 6 X 2 X 0,6 12,0 34,0 140,0 black V2: A-2YF(L)2Y ST III BD
2000011 10 X 2 X 0,6 14,0 57,0 190,0 black V2: A-2YF(L)2Y ST III BD
2000017 20 X 2 X 0,6 17,5 113,0 310,0 black V2: A-2YF(L)2Y ST III BD
2000019 30 X 2 X 0,6 20,0 170,0 430,0 black V2: A-2YF(L)2Y ST III BD
2002993 40 X 2 X 0,6 22,5 226,0 545,0 black V2: A-2YF(L)2Y ST III BD
2002312 50 X 2 X 0,6 24,5 283,0 660,0 black V2: A-2YF(L)2Y ST III BD
2002994 70 X 2 X 0,6 25,5 396,0 895,0 black V2: A-2YF(L)2Y ST III BD
2000008 100 X 2 X 0,6 31,5 565,0 1.225,0 black V2: A-2YF(L)2Y ST III BD
2000013 150 X 2 X 0,6 38,0 848,0 1.780,0 black V2: A-2YF(L)2Y ST III BD
2000015 200 X 2 X 0,6 43,5 1.131,0 2.315,0 black V2: A-2YF(L)2Y ST III BD
2002995 250 X 2 X 0,6 48,5 1.414,0 2.895,0 black V2: A-2YF(L)2Y ST III BD
2002996 300 X 2 X 0,6 50,5 1.696,0 3.480,0 black V2: A-2YF(L)2Y ST III BD
2000361 6 X 2 X 0,8 13,5 60,0 195,0 black V2: A-2YF(L)2Y ST III BD
2000012 10 X 2 X 0,8 15,5 101,0 275,0 black V2: A-2YF(L)2Y ST III BD
2000018 20 X 2 X 0,8 19,5 201,0 475,0 black V2: A-2YF(L)2Y ST III BD
2501149 30 X 2 X 0,8 22,5 302,0 665,0 black V2: A-2YF(L)2Y ST III BD
2000020 40 X 2 X 0,8 25,5 402,0 860,0 black V2: A-2YF(L)2Y ST III BD
2000021 50 X 2 X 0,8 27,5 503,0 1.050,0 black V2: A-2YF(L)2Y ST III BD
2000022 70 X 2 X 0,8 31,5 704,0 1.420,0 black V2: A-2YF(L)2Y ST III BD
2000009 100 X 2 X 0,8 36,5 1.005,0 1.985,0 black V2: A-2YF(L)2Y ST III BD
2000014 150 X 2 X 0,8 45,5 1.508,0 2.935,0 black V2: A-2YF(L)2Y ST III BD
2000016 200 X 2 X 0,8 51,5 2.010,0 3.750,0 black V2: A-2YF(L)2Y ST III BD
2002997 250 X 2 X 0,8 58,0 2.513,0 4.650,0 black V2: A-2YF(L)2Y ST III BD
2002998 300 X 2 X 0,8 62,0 3.016,0 5.550,0 black V2: A-2YF(L)2Y ST III BD
